能源研究与信息  2022, Vol. 38 Issue (2): 63-69   PDF
CNs−Bi12O17Cl2复合体系制备及光催化降解性能研究
王誉清1,2, 常飞2, 孙俊荣3, 雷彬4, 刘登国5
1. 上海理工大学 材料与化学学院,上海 200093 ;
2. 上海理工大学 环境与建筑学院,上海 200093 ;
3. 昌邑天元嘉汇环境科技有限公司,山东 潍坊  261300 ;
4. 中原环保股份有限公司,河南 郑州  450000 ;
5. 上海市环境监测中心,上海  200235
摘要:采用简易水解法制备了一系列CNs−Bi12O17Cl2复合半导体材料并对其物相、光学性质和光催化降解性能进行了分析表征。X射线衍射光谱表明复合体系衍射峰与四方晶相Bi12O17Cl2一致,紫外可见漫反射光谱证明复合材料在可见区域具有较强的光吸收能力,由此可提高光催化活性。在可见光照射下,复合体系相对于纯Bi12O17Cl2对亚甲基蓝具有更高的降解效率,特别是具有合适组分的样品CB50可以在180 min后完全去除20 mg·L−1的亚甲基蓝分子,这主要是由于CNs的引入抑制了光生载流子的复合,使复合体系表现出更高的光催化降解性能。最后,提出了可能的光催化机理。
关键词Bi12O17Cl2     CNs     光催化     亚甲基蓝     机理
Preparation of CNs-Bi12O17Cl2 binary composites and their photocatalytic degradation performance
WANG Yuqing1,2, CHANG Fei2, SUN Junrong3, LEI Bin4, LIU Dengguo5
1. School of Materials and Chemistry, University of Shanghai for Science and Technology, Shanghai 200093, China ;
2. School of Environment and Architecture, University of Shanghai for Science and Technology, Shanghai 200093, China ;
3. Changyi Tianyuan Jiahui Environmental Technology Co., Ltd, Weifang 261300, China ;
4. Central Plains Environmental Protection Co., Ltd, Zhengzhou 450000, China ;
5. Shanghai Environmental Monitoring Center, Shanghai 200235, China
Abstract: In this study, a series of binary composites CNs-Bi12O17Cl2 were prepared through a facile hydrolysis method and their phase composition, optical property and photocatalytic degradation performance were further characterized. Their XRD patterns were consistent with those of tetragonal Bi12O17Cl2 phase. In addition, these composites showed relatively enhanced visible-light absorption capacity. It could reinforce the photocatalytic degradation performance over methylene blue (MB). Especially, the candidate CB50 with suitable composition was able to completely remove 20 mg·L−1 MB under visible light after 180 min, which was associated with efficient transfer of charge carriers across interfaces after the incorporation of CNs. Finally, possible photocatalytic mechanism was proposed.
Key words: Bi12O17Cl2     CNs     photocatalytic     methylene blue     mechanism

近年来随着社会和科技的发展,环境污染特别是河流、湖泊等地表水污染问题日益严峻,同时能源短缺问题也日渐严重,传统的化工产业能耗过高,严重制约其进一步发展。半导体光催化技术由于可直接利用自然界取之不尽、用之不竭的太阳能,且反应条件温和,具有廉价、无二次污染等特点1-2,被视为一种新兴的、绿色环保的催化氧化技术,受到了国内外研究人员的广泛关注。光催化技术的核心是光催化材料。铋系半导体材料具有独特的形貌和电子结构,且在可见光下具有良好的光催化性能,从而成为研究的热点。

富氧氯氧化铋(Bi12O17Cl2)以其独特的结构特点和优异的光催化性能受到广大科研工作者的青睐3。Bi12O17Cl2是一种三元半导体材料,因其具有较强的层间结合和范德华力相互作用,形成了典型的层状结构。这种层状结构导致铋氧与氯原子层之间存在不均匀电荷分布,形成了内部静电场,从而促进了载流子的迁移和分离,提高了光催化性能4-5。然而,Bi12O17Cl2的光催化性能受到载流子复合相对较高的限制,这是单相催化剂的共性特征6。因此,研究人员主要围绕半导体复合对其进行修饰,调控界面光生载流子,抑制载流子的复合率,以提高体系的光催化降解性能7-9

石墨相氮化碳(g−C3N4)具有成本低、无毒、化学稳定性和生物相容性好等特点10。另外,其带隙较窄(~2.7 eV),在可见光下即可激发,与有机污染物发生氧化还原作用,使其矿化成二氧化碳和水及其他无毒物质,因此在光催化领域中具有广阔的应用前景11。对体相g−C3N4进行剥离制备片层,可提供较多的活性位点,适合于与其他能带匹配的半导体复合。

本文采用简易水解法制备了一系列CNS−Bi12O17Cl2复合半导体光催化材料,并对其物相、光学性质和光催化降解性能进行分析,讨论体系光催化降解活性增强的原因,并进一步提出可能的光催化机理。

1 试验部分 1.1 试验试剂

氯化铋(BiCl3),无水乙醇(C2H6O),三聚氰胺(C3H6N6),亚甲基蓝(C16H18ClN3S,MB),氢氧化钠(NaOH)。以上试剂均为分析纯,采购自国药集团化学试剂有限公司,使用前未经进一步纯化。

1.2 仪器设备

ME204E型电子分析天平,梅特勒–托利多国际贸易(上海)有限公司;DHG电热鼓风干燥箱,SX2–5–12TP箱式电阻炉,上海一恒科学仪器有限公司;TGL–20B离心机,上海安亭科学仪器有限公司;85–2恒温搅拌器,上海国华科学仪器有限公司;SK2210LHC超声清洗机,上海科导超声仪器有限公司;756PC紫外可见分光光度计,上海舜宇恒平科学仪器有限公司;CEL–HXF300光化学反应仪,中教金源科技有限公司;D8 Advance型X射线粉末衍射仪,德国Bruker公司;UV–2600型紫外–可见漫反射分光光度计,日本Shimadzu公司。

1.3 催化剂制备

取20 g三聚氰胺置于坩埚中并在马弗炉中550 ℃煅烧 4 h,冷却至室温,研磨成粉末状g−C3N4样品。取0.5 g g−C3N4平铺在表面皿上,在马弗炉中以10 ℃·min−1的速率升温至500 ℃ 并煅烧 2 h,冷却至室温,研磨过100目筛,得到CNs样品。

取1.261 g BiCl3溶解于40 mL 无水乙醇中,搅拌0.5 h。然后加入适量CNs,将混合搅拌0.5 h后缓慢滴入 40 mL 氢氧化钠溶液(1.8 mol·L−1),搅拌20 min后离心处理。将固体样品用去离子水和乙醇分别洗涤3次,在鼓风干燥箱中60 ℃烘干12 h,研磨过100目筛得到CNs−Bi12O17Cl2复合样品。根据实验中CNs的添加量(质量分数分别为0、1%、10%、20%、50%、200%),将样品分别命名为CBx,其中x=0、1、10、20、50、200。

1.4 标准曲线的绘制

采用 100 mL 容量瓶配制质量浓度分别为 20 、40 、100 、160、200 mg·L−1 的MB溶液备用。准确量取一定量的MB溶液,用蒸馏水20 倍定容,摇匀。将溶液在超声反应器中震荡分散10 min,采用紫外可见光分光光度计在最大吸收波长664 nm下测定溶液的吸光度,并绘制MB质量浓度–吸光度标准曲线,结果如图1所示,图中:X表示溶液的质量浓度;Y表示对应质量浓度下的吸光度;R2代表线性拟合关系,其数值越大,表示拟合效果越好。

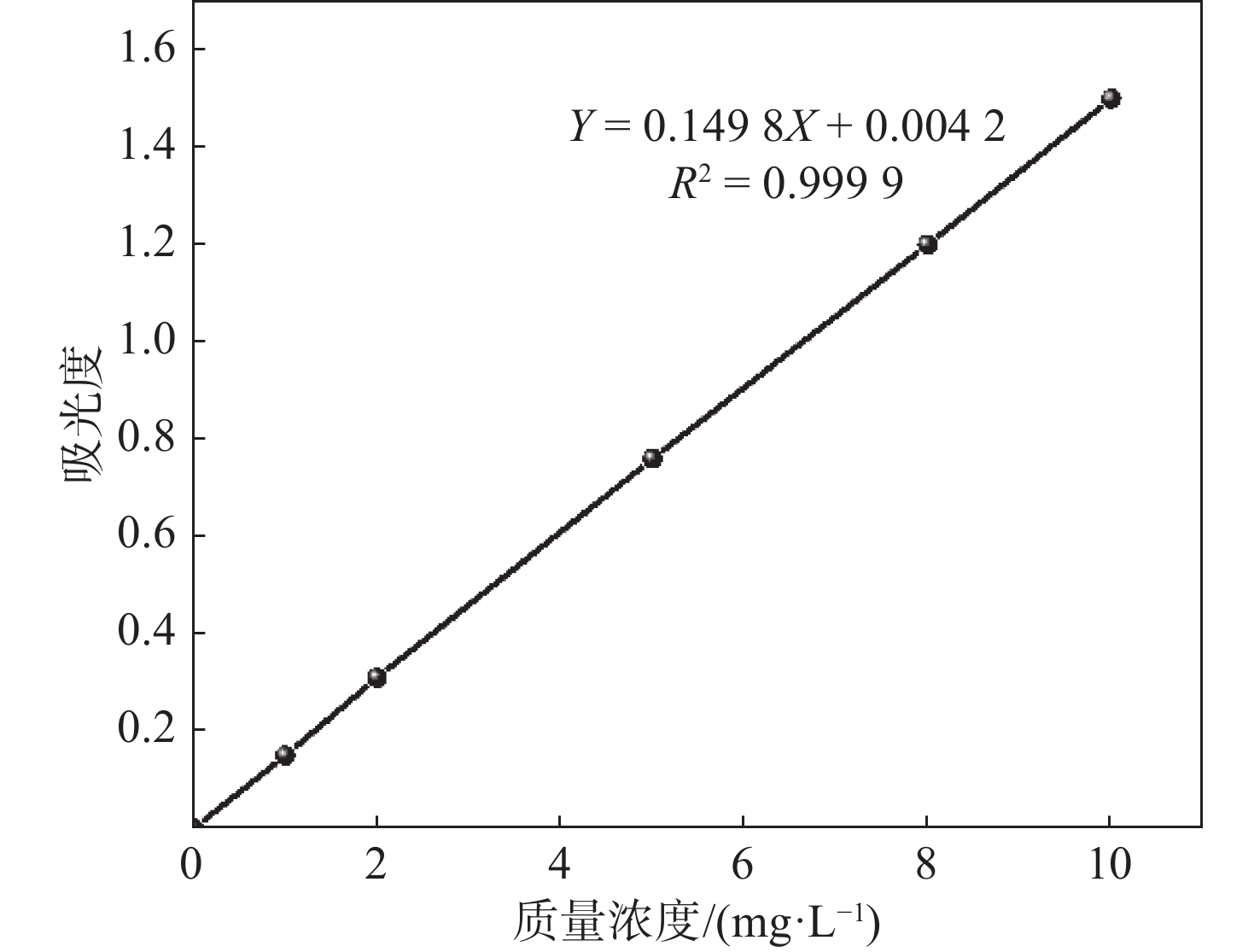

图 1 MB溶液质量浓度–吸光度标准曲线 Fig.1 Standard curve between mass concentration of MB solution and its absorbance
1.5 光催化降解试验

可见光光催化降解试验在光化学反应仪中进行,目标污染物为质量浓度为20 mg·L−1的MB溶液。仪器光源为300 W氙灯,使用400 ~ 780 nm石英滤光片去除紫外光与红外光,反应液面距光源的高度保持在20 cm。反应过程中,通过循环冷却水避免光源温度升高对反应造成影响。称取40 mg催化剂加入到80 mL溶液中,在黑暗条件下搅拌1 h以达到吸附脱附平衡,使催化剂表面与污染物充分接触。打开光源后,每隔30 min取样一次,静置,离心,取上清液,使用紫外可见分光光度计测量其吸光度。

2 结果与讨论 2.1 X射线衍射(XRD)

图2为样品的XRD 谱图,其中2θ为X射线入射角。由图中可知,利用水解法制备的样品结晶度较低,但其主要的衍射峰位于23.2°、29.2°、32.9°,分别与四方晶相纯Bi12O17Cl2的标准图谱JCPDS No.37–0702的(113),(117),(220)晶面一致12,没有发现其他物质的峰,表明合成的复合材料具有较高的纯度13。CNs的衍射峰也没有出现,这与其含量较低有关。随着CNs添加量的增加,Bi12O17Cl2衍射峰逐渐变弱,表明其表面逐渐有CNs覆盖。当CNs与Bi12O17Cl2质量比达到2∶1时,谱图上出现了一个杂峰。经分析可知,26.6°处的峰为四方晶相Bi4O5Cl2的(312)晶面,可能是由于CNs添加量过高促进了Bi12O17Cl2向Bi4O5Cl2的转变14

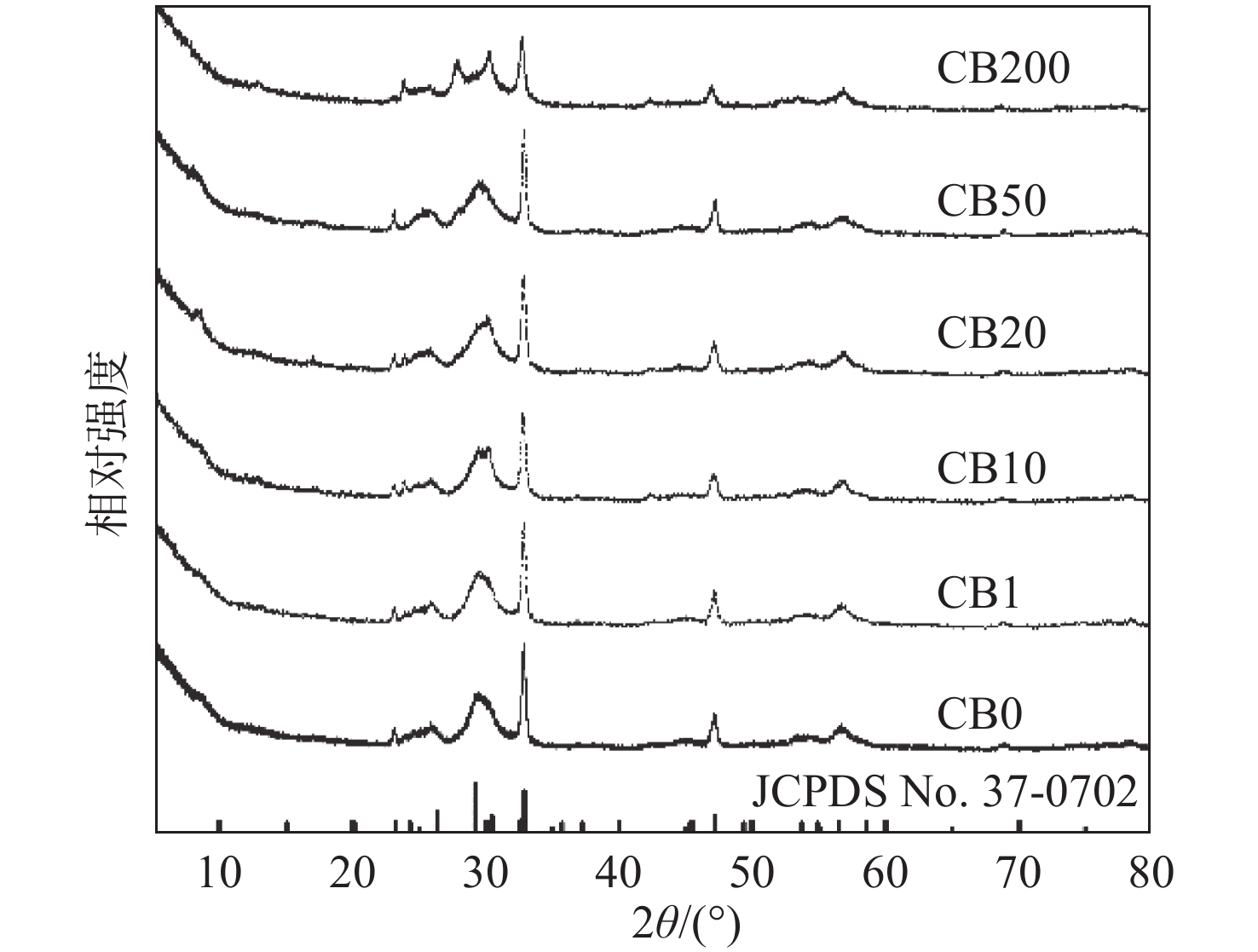

图 2 样品的XRD谱图 Fig.2 XRD patterns of samples
2.2 紫外可见漫反射(UV−Vis DRS)

图3为样品的紫外可见漫反射谱图。CNs和Bi12O17Cl2的吸收边分别位于430 nm和550 nm,复合样品的可见光区响应能力有所增强,且从紫外光区域到可见光区域均有吸收。半导体催化材料的带隙能(Eg)可由式(1)计算求得15-16,即

$ \qquad \alpha h\nu ={A}{(h\nu -{E}_{{\rm{g}}})}^{n/2} $ (1)

式中:αhνA分别代表吸收系数、普朗克常量、光波频率和常数;n代表半导体光跃迁的类型(n=1,表示直接跃迁;n=4,表示间接跃迁)17

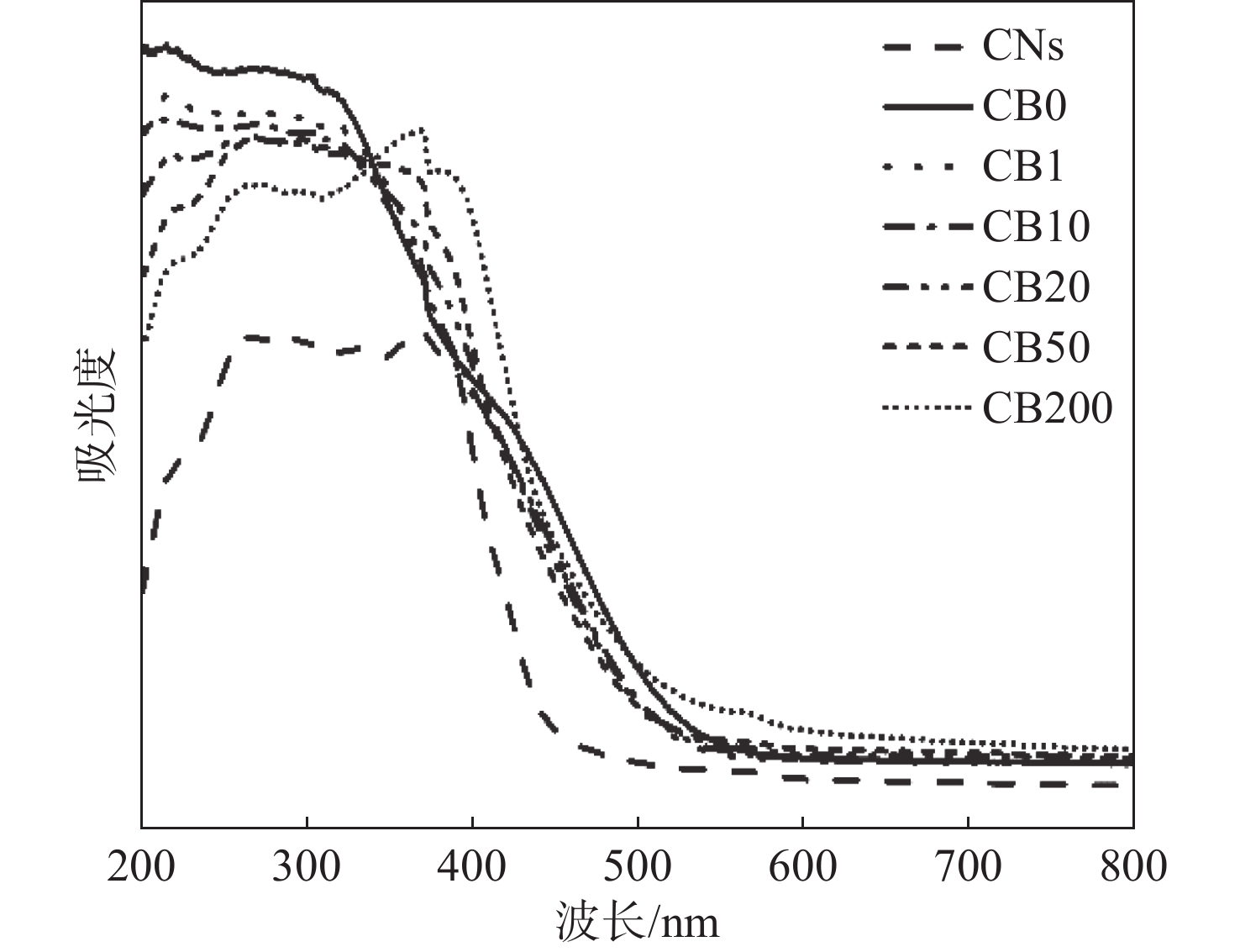

图 3 样品的紫外可见漫反射谱图 Fig.3 UV-Vis DRS spectra of samples

Bi12O17Cl2样品的n值推测结果如图4所示。为确定Bi12O17Cl2样品的n值,将式(1)左右两侧分别取对数,选用一个Eg近似值作出ln(αhν) ln(Eg)的关系图。图4中直线部分的斜率为0.621 44,近似接近于1,因此n值取1,这一结果与文献[18]报道的一致。样品的带隙能计算结果如图5所示。(αhν)2作图的延长线的切线与X轴的交点即为Eg,则Bi12O17Cl2和CNs的带隙能分别为2.49、2.96 eV。这一结果与文献[19-20]报道的数据接近。复合样品CB50的带隙能为2.83 eV,介于两个纯组分带隙能之间。

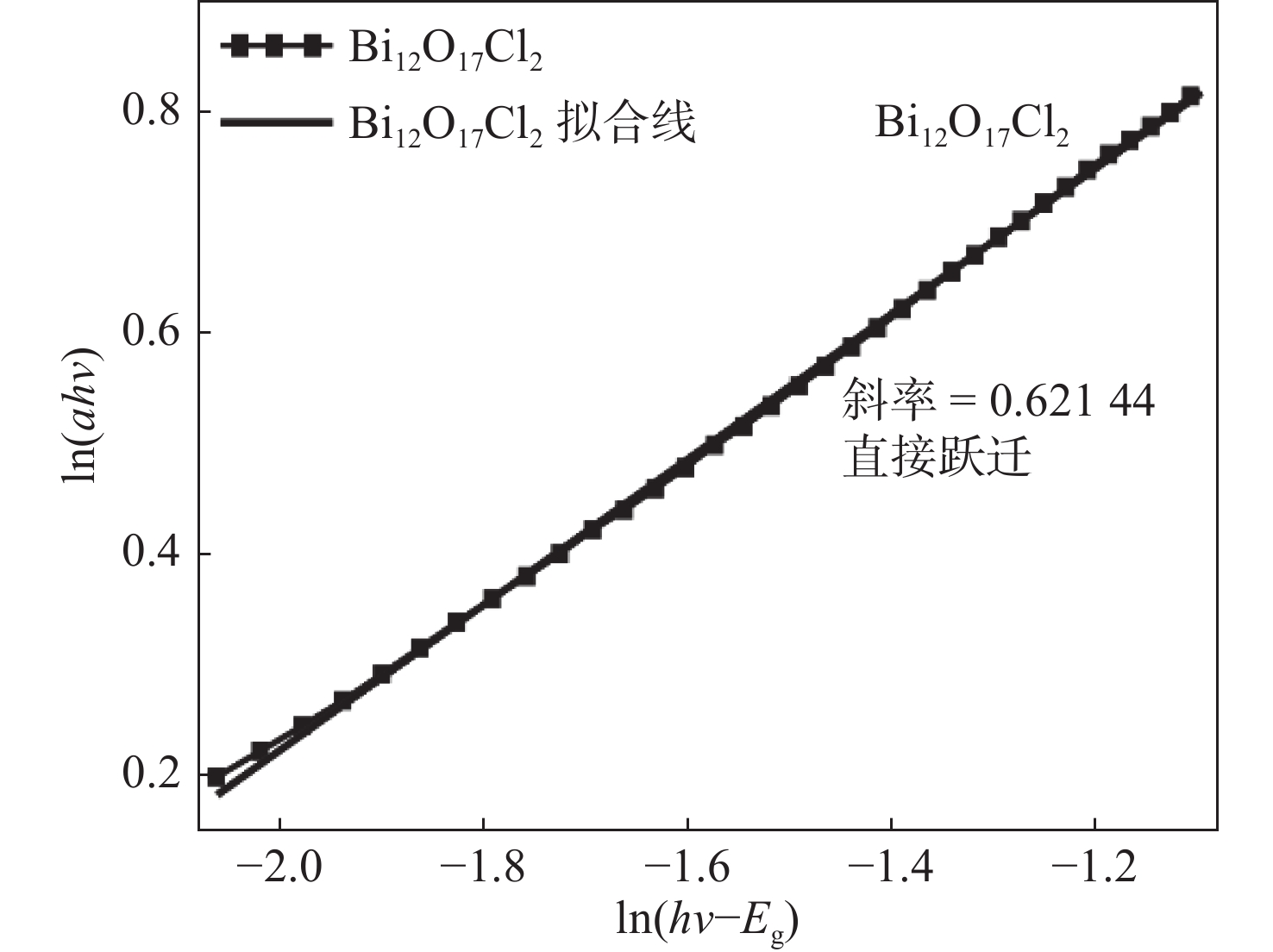

图 4 Bi12O17Cl2样品的n值推测 Fig.4 Estimation of n value for Bi12O17Cl2

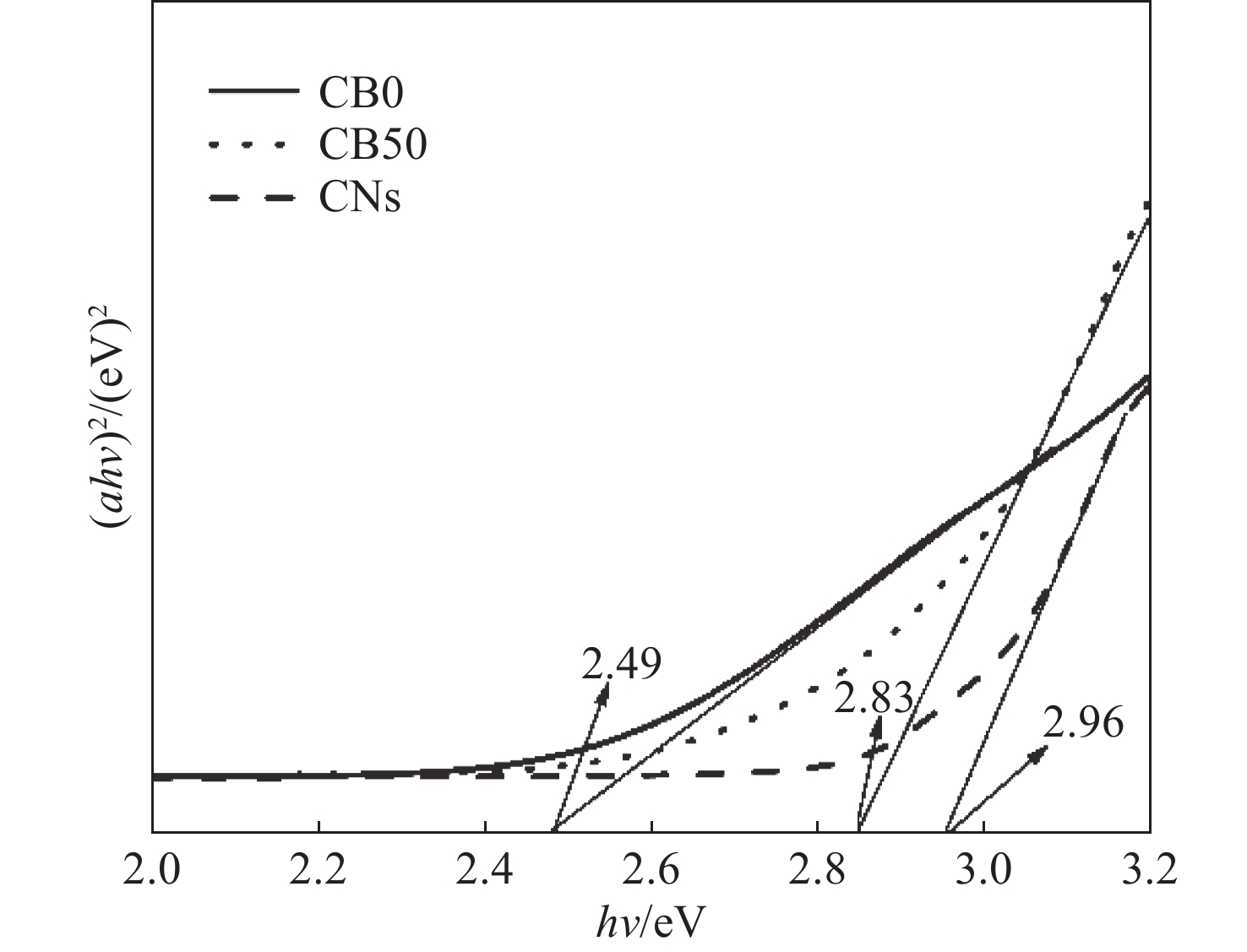

图 5 样品的带隙能计算结果 Fig.5 Calculation result of Eg for samples
2.3 固体荧光光谱(PL)

图6为样品的PL谱图。Bi12O17Cl2样品的谱图中出现了两个比较明显的特征峰,位于488 nm和466 nm处的峰分别对应于价带与导带间的电荷转移和表面缺陷21。CNs样品的谱图中出现了两个比较明显的特征峰,位于435 nm 和460 nm处的峰分别对应g−C3N4价带与导带间的电荷转移以及表面缺陷22。复合样品中CNs与Bi12O17Cl2的衍射峰发生蓝移,说明两相确实存在化学相互作用。另外,随着CNs添加量逐渐增加,复合样品的PL峰值逐渐增大,这也说明两相成功结合为二元复合体系。

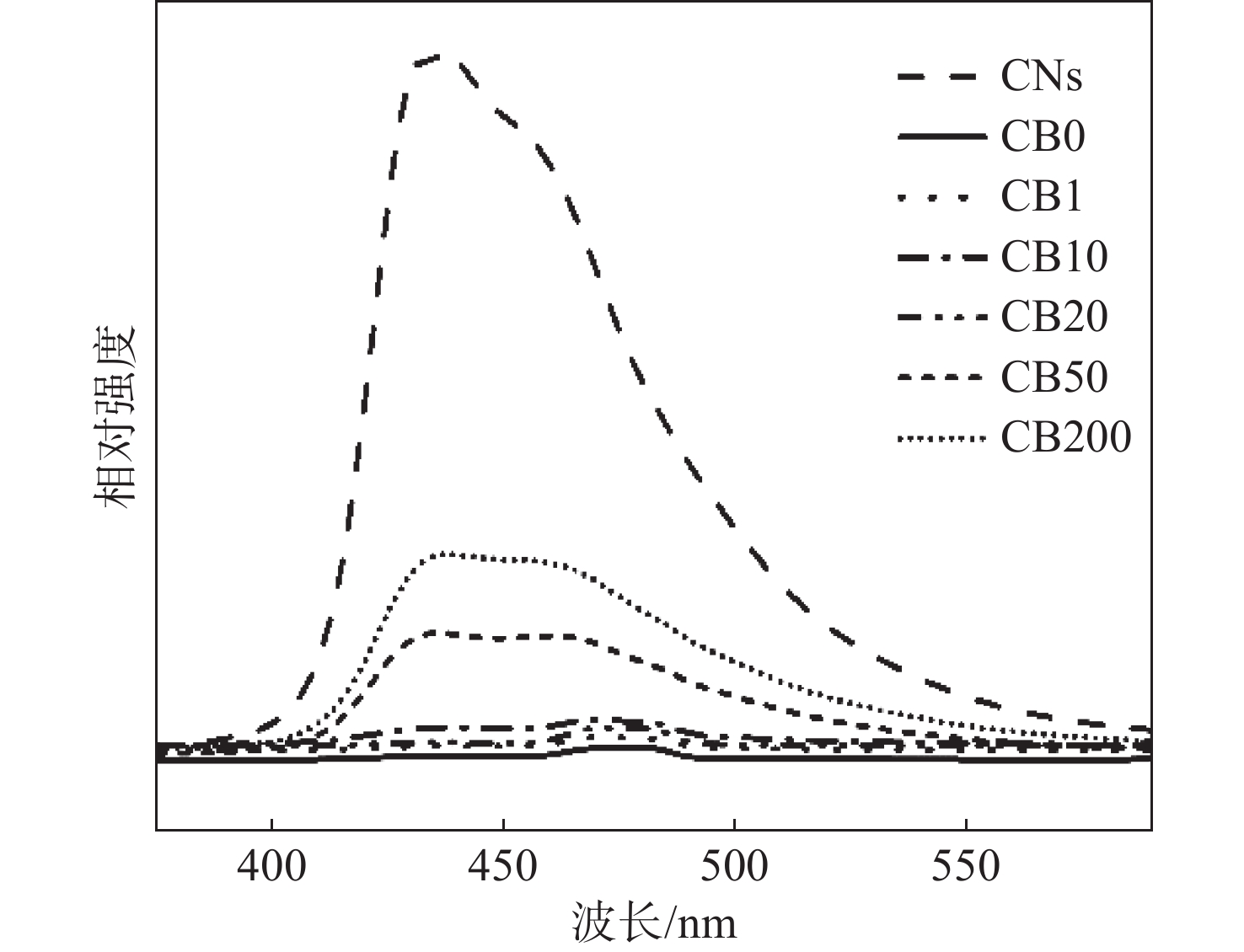

图 6 样品的PL谱图 Fig.6 Photoluminescence spectra of samples
2.4 光催化活性测试

选取质量浓度为 20 mg·L−1的 MB溶液作为目标污染物溶液,在可见光下测试样品的光催化降解性能。图7为不同样品的光催化降解MB图,其中:C0为初始溶液的吸光度;C为反应中某时刻溶液的吸光度;C/C0表示降解率。由图中可知,没有催化剂时,空白试验中MB分子降解了约10 %,说明染料MB本身具有一定光解能力,但不是很强。从图中可以观察到,相比Bi12O17Cl2和CNs,纯复合样品的MB光催化降解性能明显增强。随着CNs添加量的增加,样品的吸附能力越来越强,但光催化降解性能出现了最佳值,即样品CB50 在180 min后可完全降解溶液中的亚甲基蓝分子。

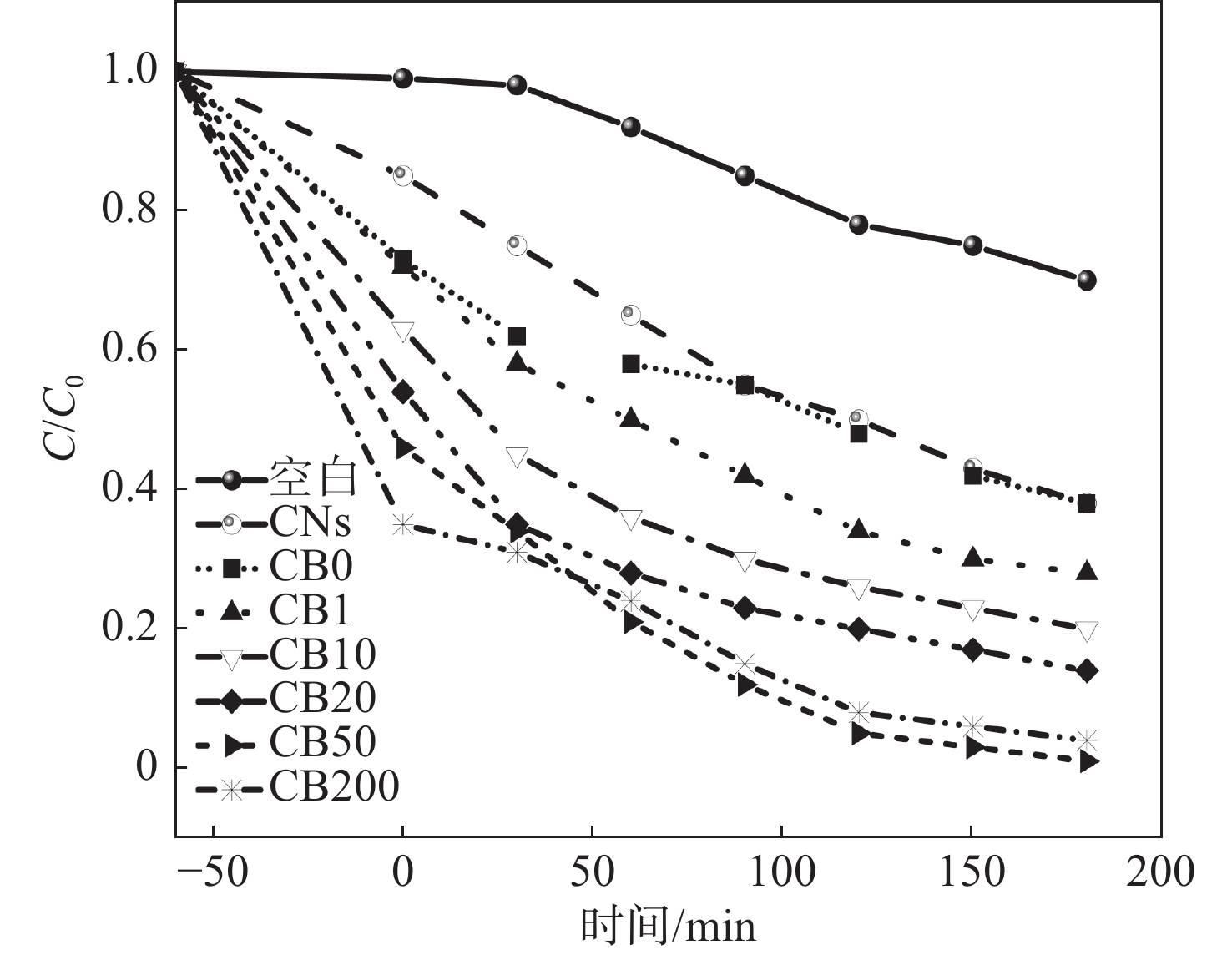

图 7 不同样品的光催化降解MB图 Fig.7 Photocatalytic degradation of MB over various composites

Bi12O17Cl2具有光生载流子复合率较低、可见光响应良好等特点,而CNs具有化学稳定性好、比表面积大、吸附性较好等特点。复合体系结合了两者的优点,其光催化降解性能明显增强。其主要原因有:①CNs与Bi12O17Cl2的复合可以有效提高复合光催化材料的比表面积,增大催化剂与染料之间的接触,从而提高了吸附性23-24,进而进一步提高了光催化降解率;②能带匹配的两相结合可促进光生载流子的界面转移;③两相产生协同作用。因此CB50光催化降解性能最高。

2.5 光催化机理

根据文献[25-26]报道的CNs和Bi12O17Cl2的能带结构 ,对复合体系的光催化机理进行了初步推测,结果如图8所示。在可见光照射下,因为Bi12O17Cl2和CNs具有合适的带隙能,它们同时被激发产生光生电子–空穴对。由于Bi12O17Cl2的导带底电位ECB (−0.47 V)低于CNs的ECB (−1.26 V) ,因此CNs表面的光生电子会迁移到Bi12O17Cl2的导带上。同时,由于CNs的价带顶电位EVB (1.70 V) 低于Bi12O17Cl2EVB (2.02 V),Bi12O17Cl2表面的光生空穴也会迁移到CNs的价带上。这样就抑制了光生电子–空穴对的复合,使两者在相界面上得以分离。在后续光催化反应中,Bi12O17Cl2导带上的e与表面吸附的O2结合,形成·O2自由基,这是因为Bi12O17Cl2ECB (−0.47 V)比·O2/O2的电位−0.046 V更负27。超氧自由基与CNs的价带上累积的h+可以用作活性物种充分氧化吸附在催化剂表面的MB,从而增强复合材料的光催化活性,因此复合材料体现出比单一材料更强的光催化降解能力。

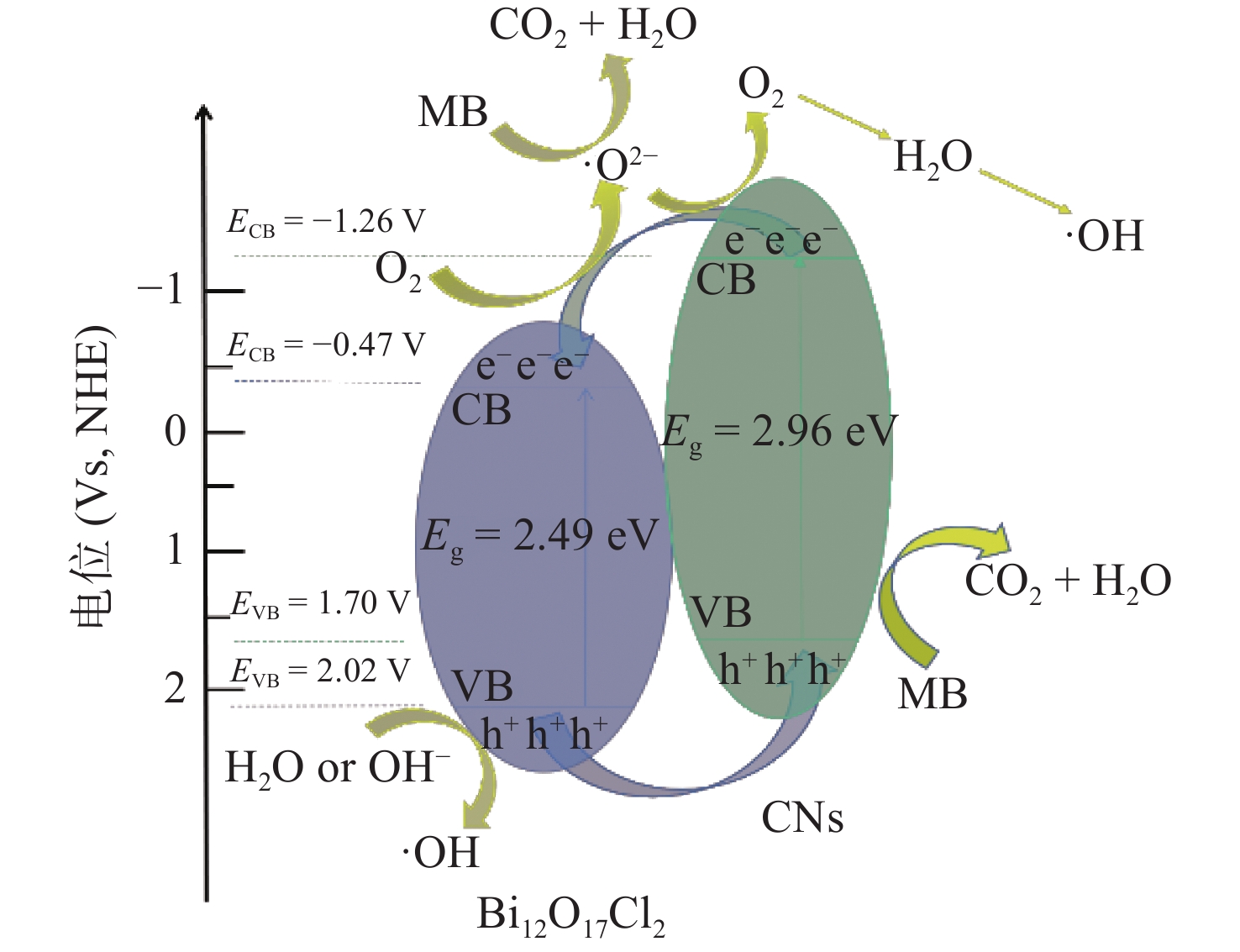

图 8 复合体系可能的光催化机理图 Fig.8 Proposed photocatalytic mechanism of the composites
3 结 论

采用简易水解法制备了一系列CNs−Bi12O17Cl2二元复合材料,并对其物相、光学性质和光催化降解性能进行了系统分析。X射线衍射光谱证明复合体系出峰与四方晶相Bi12O17Cl2一致,紫外可见漫反射光谱证明复合材料在可见区域具有较强的光吸收能力。在可见光下降解亚甲基蓝试验表明,复合体系的催化活性优于两种纯组分,组分比例合适时样品具有最佳的光催化降解性能。最后,通过能带分析,初步推测了该二元复合体系的光催化机理。
