近年来，随着医疗技术的进步、诊疗设备的发展、医院建筑规模的扩大、各科室环境标准的提高，医院建筑能耗逐年增长^［1］。医院建筑节能是一项十分复杂的工程，其中空调系统能耗是医院建筑能耗的主要部分。本文基于医院能耗监管平台数据，选取上海某医院典型建筑——门诊楼作为研究对象，利用EnergyPlus软件对门诊楼建立建筑模型和空调系统模型，利用上述平台监测得到的数据^［2］进行校准化模拟，深入分析整个医疗建筑空调系统中各设备的能耗特点和使用情况；将模型数据和能耗监管平台监测数据进行对比分析，为空调运行、节能管理提供优化方案。

1 研究对象

门诊楼建筑面积约35 210 m²，地下2层，地上12层，本文研究范围为门诊楼1～12层夏季舒适性空调系统。门诊楼建筑围护结构主要由地面、外墙、玻璃幕墙、外窗、屋面等组成。外墙平均传热系数为2.0 W·m⁻²·K⁻¹；屋面传热系数为1.5 W·m⁻²·K⁻¹；外窗为厚度6 mm的透明玻璃，其传热系数为5.7 W·m⁻²·K⁻¹，遮阳系数为0.8；玻璃幕墙为6 mm绿色吸热层 + 12 mm空气层 + 6 mm透明中空玻璃，其传热系数为2.8 W·m⁻²·K⁻¹。门诊楼空调冷水机组配置如表1所示，各机组均位于B1F空调机房。

2 基于能耗监管平台的数据分析

利用数据处理技术从能耗分项计量和机组负荷率频数两个维度对能耗监管平台数据进行分析。

2.1 能耗分项计量

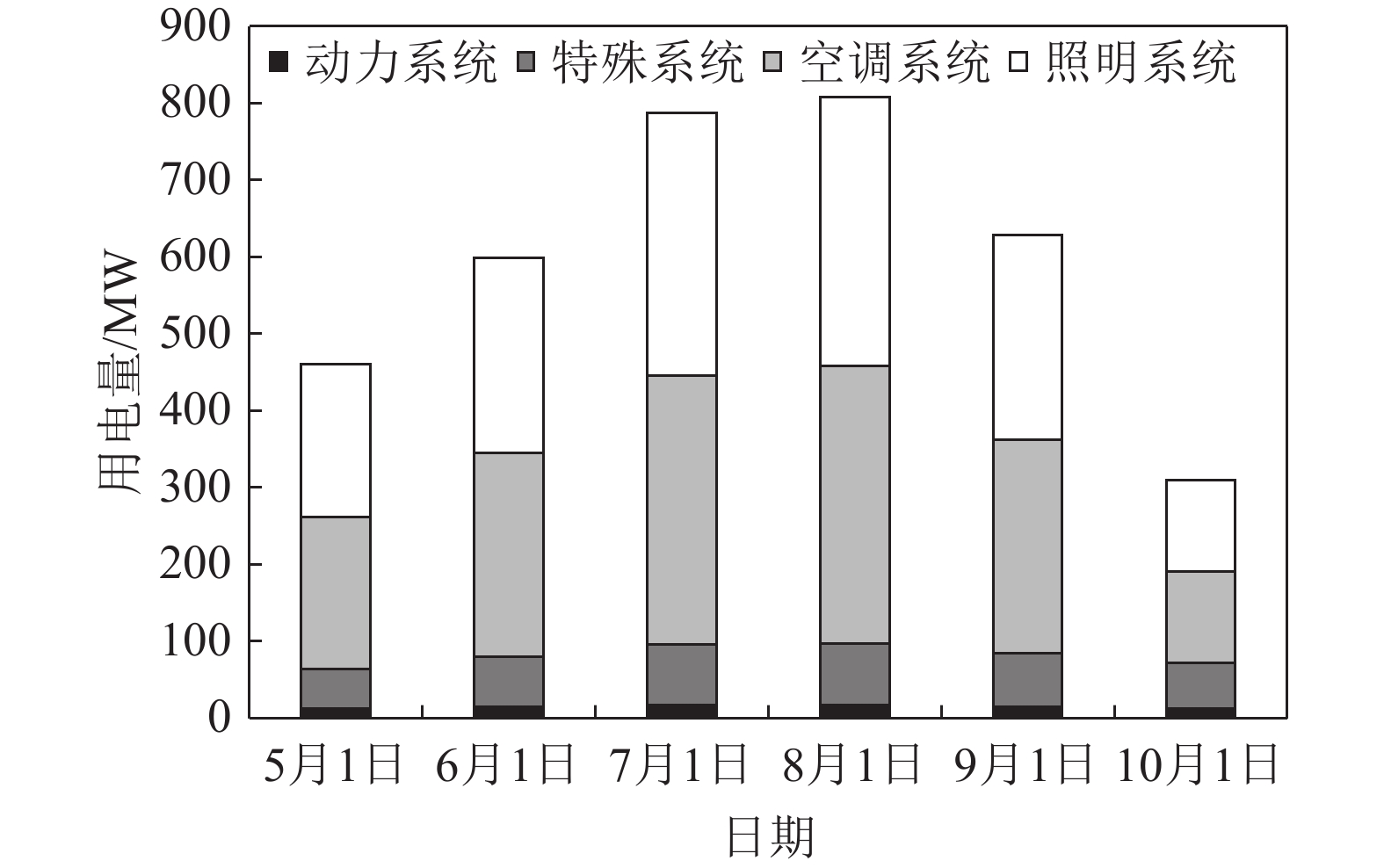

从整个建筑用能品类出发，通过能耗分项计量精准找出建筑能耗的节能重点。图1为门诊楼各系统用电量。可见，空调系统是门诊楼能耗的节能重点，其用电量约占总用电量的45%^［3］。

2.2 机组负荷率频数

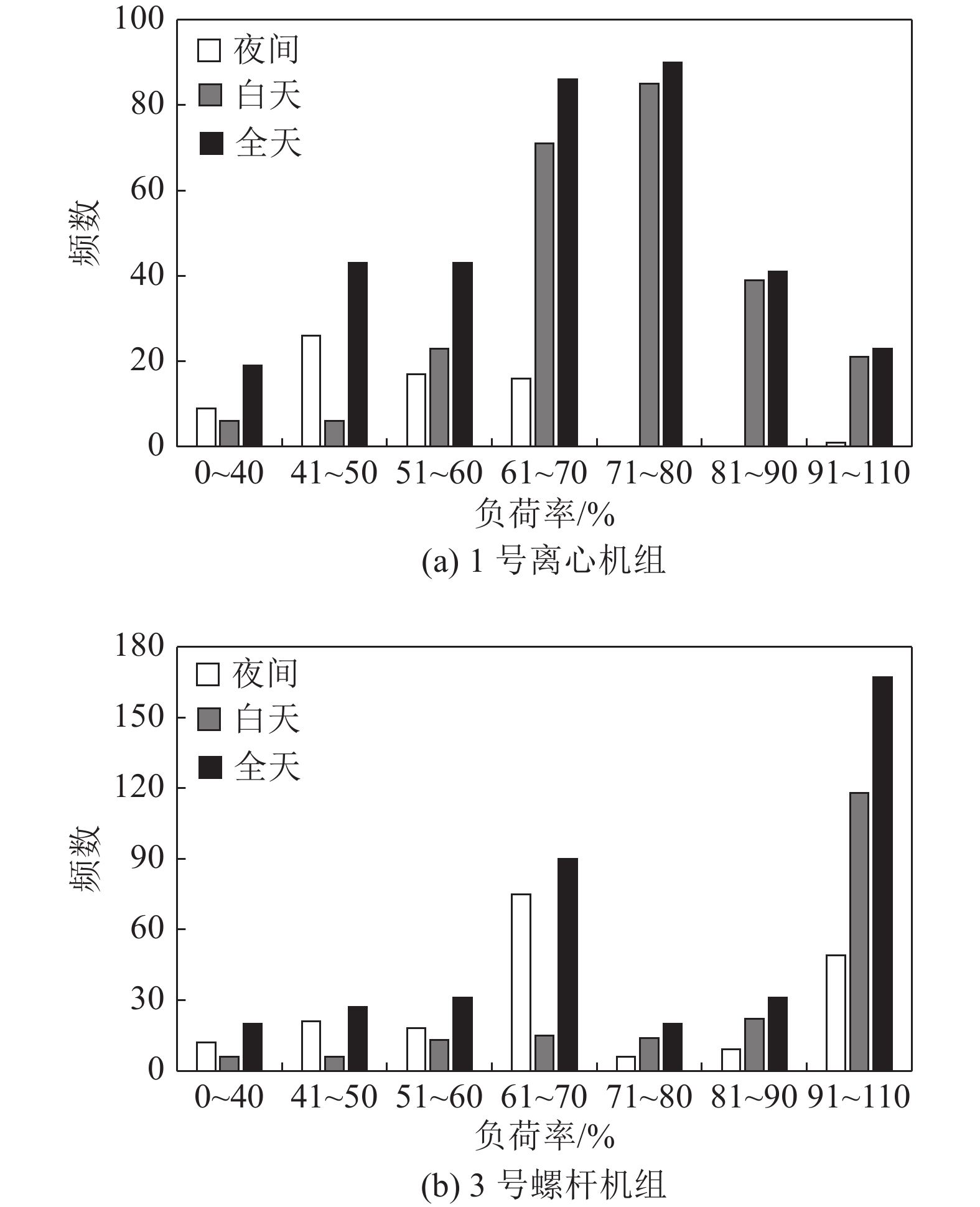

图2为根据能耗监管平台记录的2017年5月1日至9月31日设备运行数据统计得到的各机组负荷率频数分布。由图可知：1号离心机组全天运行时段负荷率在60%～80%的频数占比在50%以上；机组夜间运行时段负荷率主要集中在40%～60%；机组白天运行时段负荷率在65%以上的频数占比为70%，负荷率在60%～80%的频数占比为54%。3号螺杆机组全天运行时段负荷率达到90%的频数占比高达53%，机组白天运行时段负荷率达到85%的频数占比高达80%，即机组大部分时间以最大负荷运行。综上可知，随着门诊楼门诊量的增多以及各种医疗设备的进入，楼内空调系统长期处于高负荷运行状态。

3 医院典型建筑能耗模型

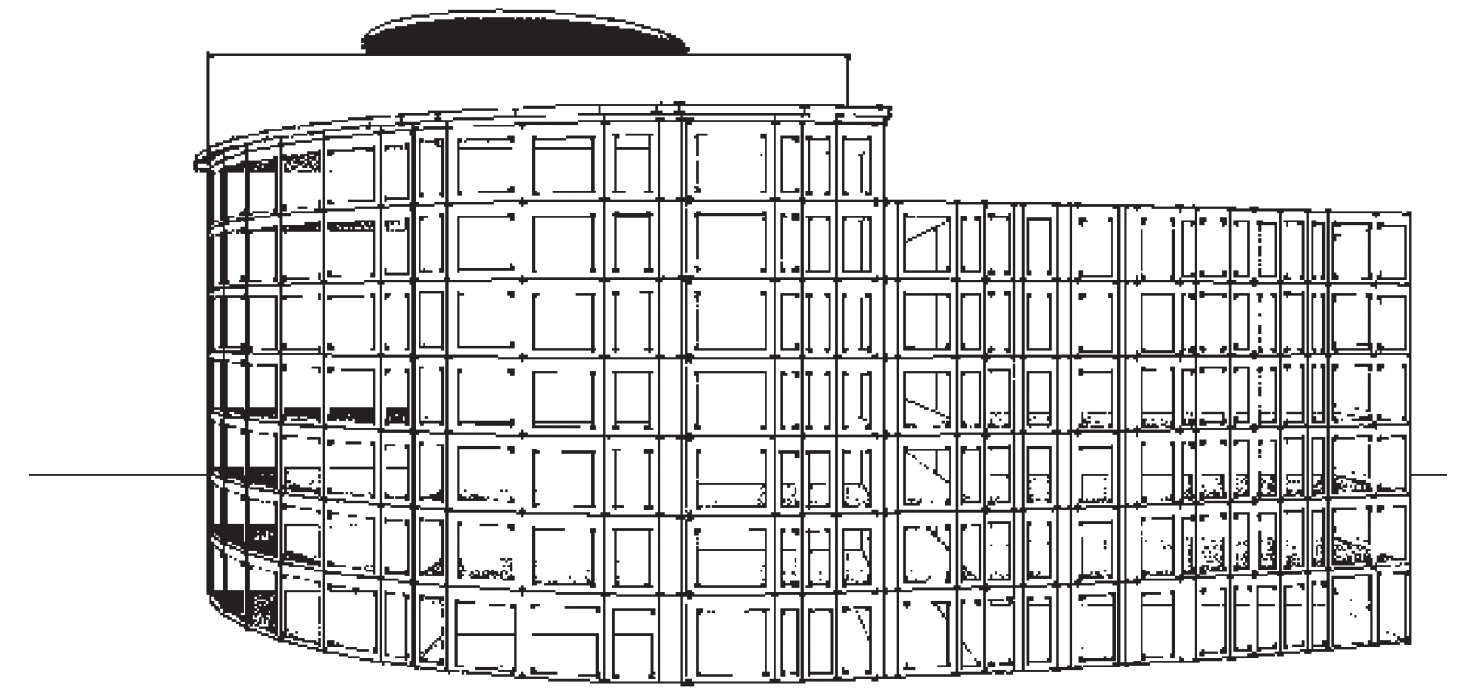

建筑能耗模拟是进行建筑节能分析、建筑方案选择、标准制定、技术经济优化等的有效手段。本文建立了上海某医院门诊楼建筑模型和空调系统模型。门诊楼建筑模型如图3所示。

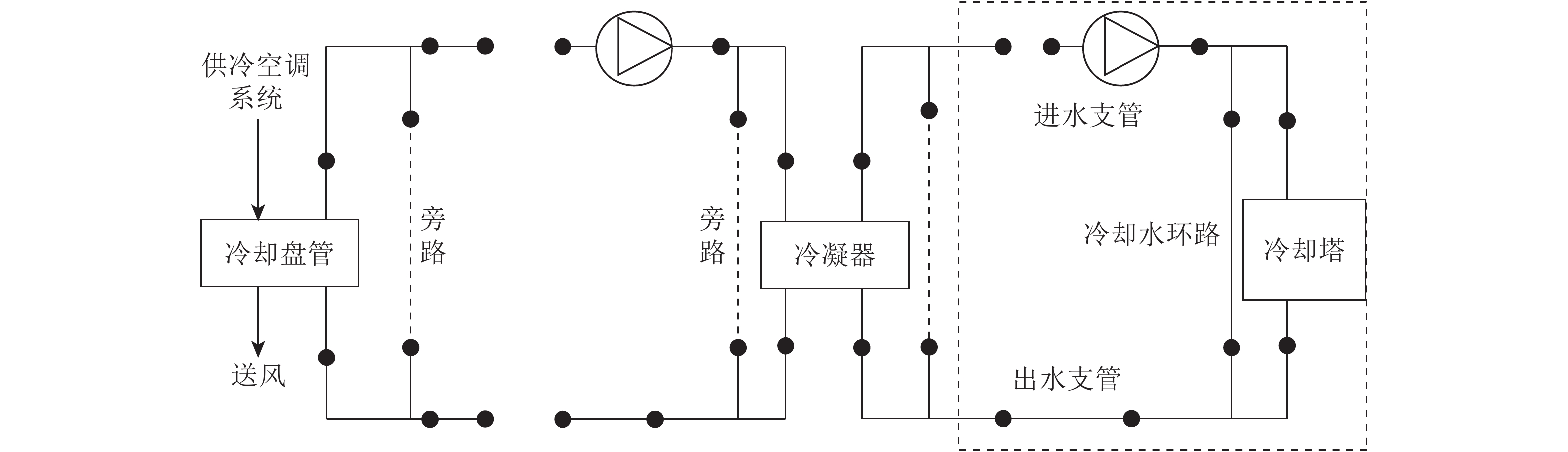

对门诊楼进行热工区域划分，并设定围护结构信息、室内环境参数，以及建筑内部照明和插座设备。以室内人员密度分析为依据进行模型内部人员设定。对建筑模型的空调系统空气环路、冷冻水环路、冷却水环路分别进行建模。图4为门诊楼空调水系统拓扑图，其中右侧虚线框内为冷却水环路的需求侧半环路。

结合能耗监管平台数据，对室外温度、供热和供冷不满足小时数、制冷季节建筑分项电耗，以及制冷季节制冷量的实测值和模拟值进行对比分析，结果显示：室外温度满足标准规定值的天数占总天数的97%；供热和供冷不满足小时数为128 h，不舒适小时数为2 298 h；空调系统电耗模拟值占建筑总电耗的49%，与空调系统电耗实测值的占比相差4%；在室外温度实测值和模拟值误差小于5%时，两者变化趋势基本一致。以上结果均在规定误差范围内，从而验证了所建立的建筑能耗模型的有效性。

4 集中式空调系统运行优化

本文主要从集中式空调系统能耗角度出发，从冷水机组负荷分配和冷却水变流量运行两个方面进行运行优化。

4.1 冷水机组负荷分配

在设计建筑空调系统时，为满足最不利条件下室内热舒适性及空气质量要求，冷水机组通常按最大负荷选型^［4］。机组匹配计划如表2所示。本小节仅针对组合方式3进行研究。

由于在实际运行过程中冷水机组大部分运行时段处于非额定状态，其能耗不仅由机组本身负荷性能决定，还与机组负荷分配方式密切相关。以该医院门诊楼冷水机组为研究对象，通过EnergyPlus软件模拟不同负荷分配方式，并结合能耗监管平台数据和前文所建立的模型，在保证机组性能满足需求的情况下，提出制冷季节冷水机组联合运行时负荷分配优化策略。

机组运行方案分为：方案一，两台机组同时开启，并以相同的负荷率运行；方案二，两台机组逐台开启，当第一台机组达到额定制冷量时开启第二台机组；方案三，两台机组同时开启，在满足空调末端冷负荷并确保医疗安全的前提下，以冷水机组整体能耗最小为目标，提出冷水机组负荷分配优化策略，合理分配两台机组负荷。

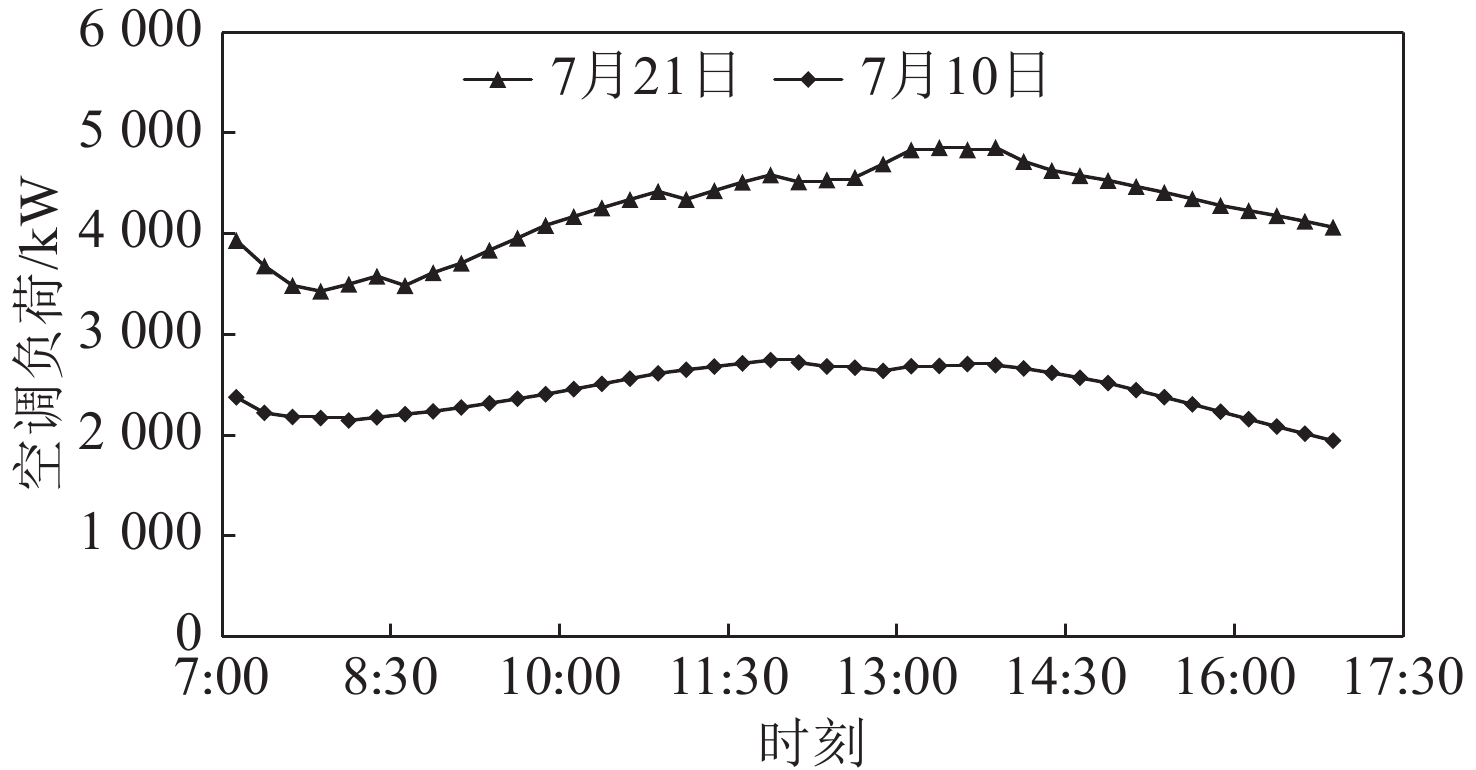

由能耗监管平台数据可知，离心机组负荷率在60%～80%的频数占比在50%以上，故选取离心机组负荷率高于80%以及负荷率低于80%的典型日进行分析。7月10日和7月21日白天（7：00～16：45）开启1号、2号离心机组，机组负荷平均分配。图5为典型日白天空调负荷。从图中可知，7月10日空调最大负荷为2 707 kW，机组负荷率低于80%；7月21日空调最大负荷为4 856 kW，机组负荷率高于80%。

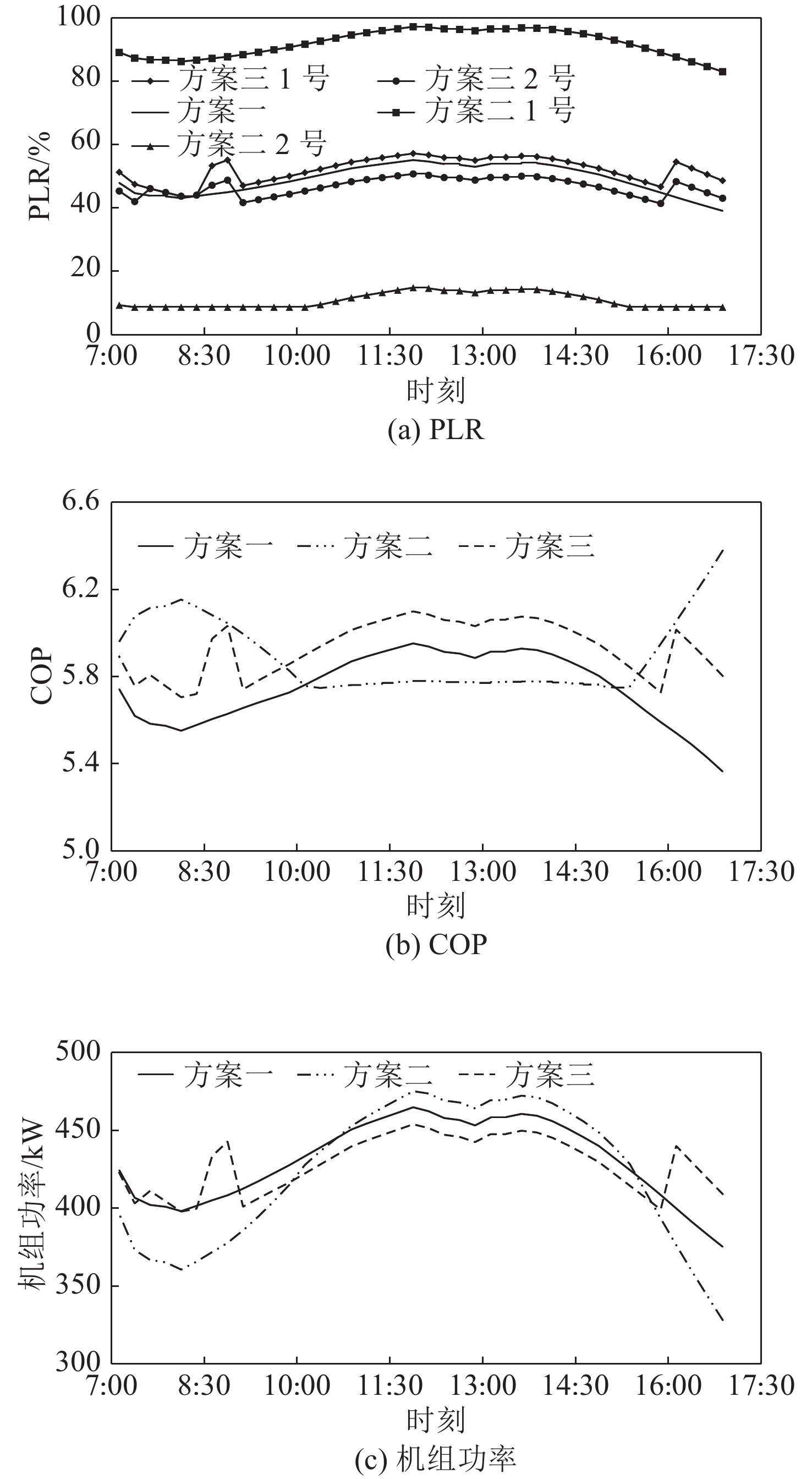

利用EnergyPlus软件模拟得到7月10日和7月21日机组负荷分配优化方案对比结果，分别如图6、7所示，其中，PLR为冷水机组负荷率，COP为冷水机组性能系数。

（1）7月10日模拟结果分析

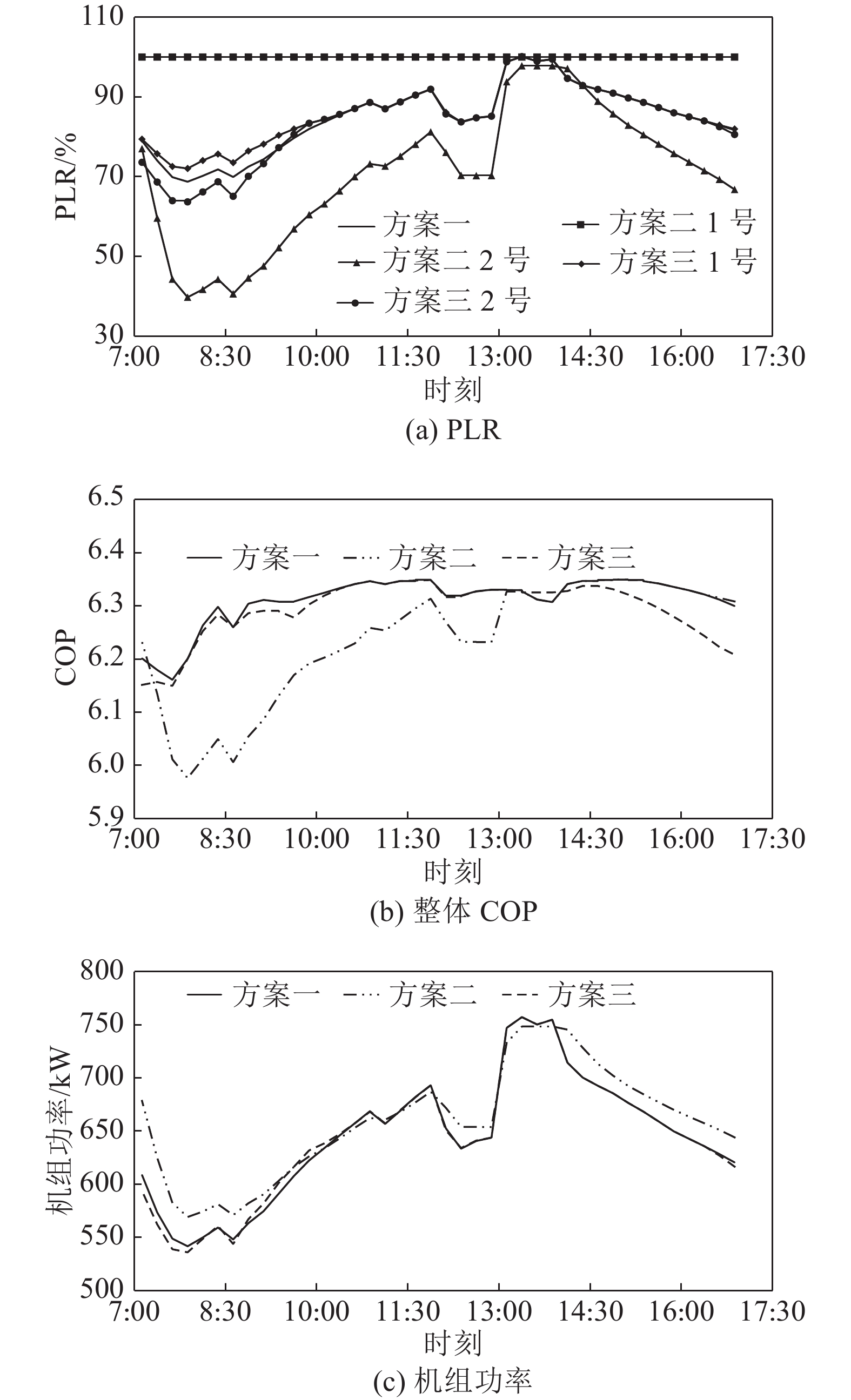

图6（a）为采用三种方案模拟运行时冷水机组负荷分配情况。结合图5发现，7月10日空调最大负荷为2 707 kW，低于机组总额定制冷量的80%，机组负荷率约为60%。采用方案二时，其中一台机组始终在低于20%负荷率下运行，这不利于机组的安全运行。方案三中负荷分配方式为1号离心机组占45%和2号离心机组占55%。图6（b）为采用三种方案模拟运行时冷水机组COP，结果表明采用方案三时COP高于其他两种方案，其中采用方案二时COP最低。图6（c）为采用三种方案模拟运行时机组功率。在稳定运行期间，采用方案三时冷水机组能耗从方案一时的9 499 kW·h下降到9 012 kW·h，能耗降低488 kW·h，节约电耗5.1%。方案三的模拟结果与方案二的相比，节约电耗9.7%。

（2）7月21日模拟结果分析

图7（a）为采用三种方案模拟运行时冷水机组负荷分配情况。9：00后其空调负荷高于冷水机组总额定制冷量的80%，机组负荷率在80%以上。此时方案三的负荷分配方式与方案一的基本相同，即负荷平均分配。图7（b）为采用三种方案模拟运行时冷水机组整体COP，方案三的负荷分配方式与方案一的一致，且两者整体COP均高于方案二。由图7（c）可以看出，当室内负荷高于机组总额定制冷量80%时，方案一较为节能，相比方案二节能1.5%～3.7%。

4.2 冷却水变流量运行

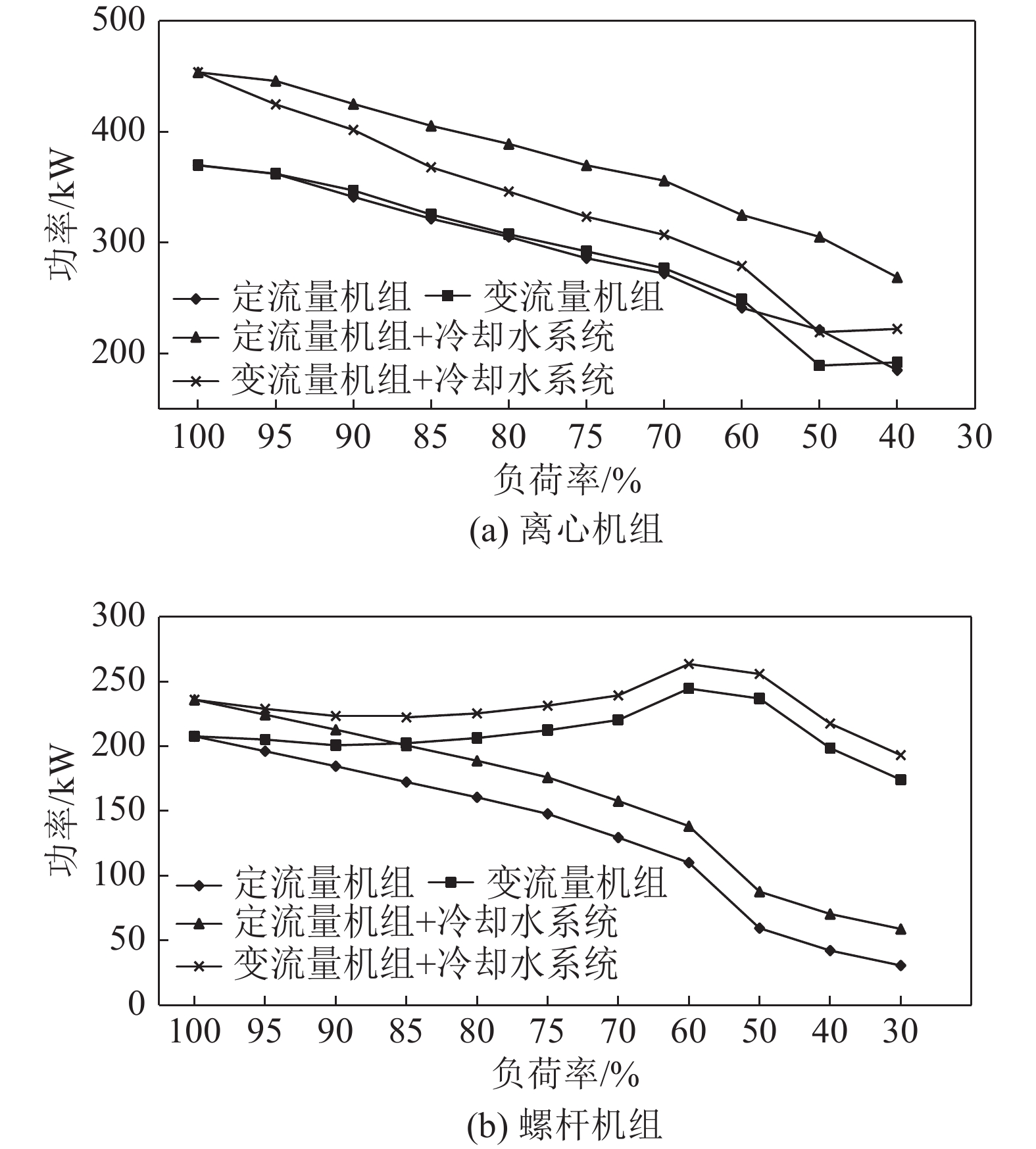

利用EnergyPlus软件对1号离心机组和3号螺杆机组在部分负荷下单独进行变流量运行模拟，并保证室内负荷以及冷却水流量不低于冷凝器最低流量^［5］。图8为冷却水定流量和变流量运行时功率随机组负荷的变化。由图中可见，冷却水变流量运行前、后离心机组功率变化与机组和冷却水系统功率之和的变化趋势一致。随着负荷下降，机组功率明显减小，但冷却水变流量前、后机组功率曲线几乎重合，说明冷却水变流量对离心机组能耗影响不大；而变流量运行时机组和冷却水系统功率之和始终低于定流量运行时的值，因为冷却水变流量时节省了更多的冷却水泵能耗^［6-7］。在负荷率为50%时，冷却水变流量对于离心机组冷却水系统有显著的节能效果，节能率达到17%。

3号螺杆机组单独运行时冷却水变流量运行数据如表3所示。由图8（b）和表3中可见，虽然随着螺杆机组负荷下降，冷却水流量降低，冷却水泵功率下降，但冷却水变流量在螺杆机组负荷率大于90%时使能耗略有下降，相反在负荷率低于80%后，由于螺杆机组负荷调节方式与离心机组负荷调节方式不同，螺杆机组功率以及机组和冷却水系统功率之和均随负荷率下降先上升后下降，在机组负荷率57%时功率达到最大。由能耗监管平台数据可知，螺杆机组单独运行时，80%以上的时段是在85%负荷率以上运行。经综合考虑，在保证螺杆机组COP与制冷量的前提下，冷却水变流量下限为额定流量的80%，即45.13 kg·s⁻¹，此时系统运行比较合理和节能。

5 结　论

采用EnergyPlus软件对门诊楼集中式空调系统进行建模和运行优化研究，并对空调机组负荷分配和冷却水变流量进行了优化分析，主要结论如下：

（1）当离心机组联合运行，机组负荷低于机组总额定制冷量80%时，方案三（1号离心机组负荷占45%、2号离心机组负荷占55%）相比方案一、方案二更节能，节能率分别为5.1%、9.7%；当机组负荷高于机组总额定制冷量80%时，采用负荷平均分配方式比方案二更节能，节能率为1.5%～3.7%。

（2）在机组负荷率为50%时，离心机组冷却水变流量运行时节能效果明显，节能率达到17%；螺杆机组冷却水变流量运行时反而会增加机组和冷却水系统能耗。由于螺杆机组在单独运行时，80%以上时段是在负荷率高于85%运行，因此螺杆机组冷却水变流量下限为额定流量的80%，即45.13 kg·s⁻¹，此时系统运行比较合理和节能。
