随着风力发电的输出电能在电力系统中所占比重的增加，其输出功率的波动性给电网运行带来的不利影响日趋严重^［1-5］。为了提高风电场并网运行能力，越来越多的研究人员采用储能技术对风机机组输出功率进行调控，使风电场效益最大化^［6-13］。综合储能系统容量、寿命、成本等因素，储能系统应具备存储密度高、使用寿命长的特点。

目前关于储能系统用于平抑风功率的研究重心主要在：储能系统的选择、储能功率和容量配置、平抑波动控制算法和能量管理方法^［14］。储能系统有平抑短时波动和平抑长时波动两种常用分类，常用的平抑短时波动的储能系统有超级电容，平抑长时波动的储能系统有电池储能、抽水蓄能、压缩空气储能等。基于储能系统需要能量密度大、充放电次数多、使用寿命长、环境限制较少等特点^［14］，本文提出一种微型燃气轮机储能系统，其运行稳定，在风电领域中常用作联合发电^［15-16］。国内外有学者在研究氢储能消纳多余风能时多采用氢燃料电池等^［17］。基于氢的热值高、无污染等优势^［18］，近年来，不少学者选择氢作为燃气轮机工质^［19］。

在满足储能系统容量等目标时，除了需要考虑除储能系统自身的影响外，还要考虑风功率波动时用以平抑波动所用控制策略的影响^［20］。常用的平抑波动控制策略有一阶滤波控制算法、卡尔曼滤波和模型预测控制等^{［11，14，21-22］}，以及从基础控制算法、滤波算法中衍生出的联合控制算法，如滑动滤波和模糊控制^［23］、预测模型和模糊控制^［24］等。考虑到储能系统的不确定性和并网风功率的限制条件，本文选择低通滤波器结合模糊控制的平抑控制策略。

2 储能系统结构

燃氢燃气轮机储能系统主要由电解槽、储氢罐、燃气轮机、控制系统组成。

风电输出功率会受到并网功率的限制，高于或低于限制值的风电输出功率均无法直接并入电网。高于限制值的风电输出功率可通过电解槽储存在储氢罐中；当风电输出功率低于限制值时，储氢罐释放氢能，燃氢燃气轮机开始工作，输出的电能接入电网。通过此途径实现“削峰填谷”。

在风电输出功率后加入判断策略，以确定输出功率是否在并网所要求的功率限制范围内；“削峰填谷”时需用到平抑控制策略，平抑控制策略采用低通波器结合模糊控制；储氢罐容量未确定时，以设定值作为暂定值，结合控制策略结果和风功率变化情况求得储氢罐容量的确定值。

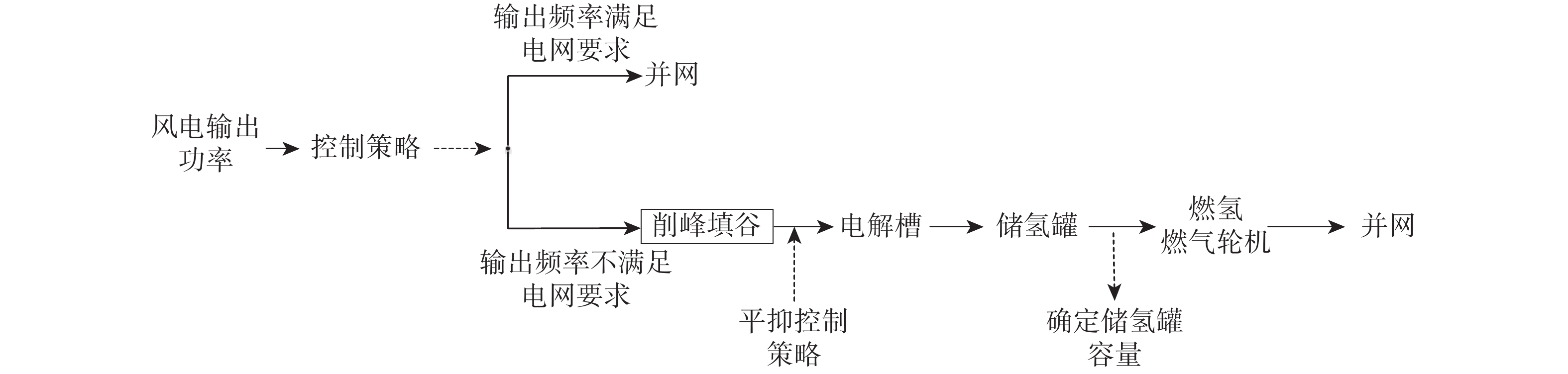

图1为系统结构图。

3 仿真系统建模 3.1 数学模型和控制策略

燃氢燃气轮机输出功率P_MT为

$\qquad {P_{{\rm{MT}}}} = \dfrac{{{Q_{\rm{M}}}}}{\mu }\cdot{\eta _{{\rm{MT}}}} $

(1)

式中：P_MT为输出功率；η_MT为燃氢燃气轮机系统效率，燃氢燃气轮机系统包括燃气轮机压气机、燃烧室、燃气轮机；μ为生产每kW·h电所需要的氢气量；Q_M为输入燃氢燃气轮机的氢气量。

仿真计算时风功率采用历史风功率数据。对电解槽、储氢罐及燃气轮机进行数学建模。

电解槽产生的氢气量Q_ele为

$ \qquad {Q_{{\rm{ele}}}} = {P_{{\rm{ele}}}}{\eta _{{\rm{ele}}}}\rho $

(2)

式中：P_ele为输入电解槽的功率；η_ele为电解槽效率；ρ为每kW·h电能够制取的氢气量。

储氢罐存储的氢气能Q_tan可表示为

$\qquad {Q_{{\rm{tan}}}}\left( t \right) = {Q_{{\rm{tan}}}}\left( {t - \Delta t} \right) + {Q_{{\rm{ele}}}}\left( t \right)\Delta t - \frac{a}{b} $

(3)

式中：η_tan为储氢罐存储效率；t为时间； $\Delta t $ 为时间间隔。

在风电不足时燃氢燃气轮机消耗储氢罐中的氢气来输出功率以弥补所缺少的功率。

本文中燃氢燃气轮机储能系统主要由电解槽、储氢罐、燃氢燃气轮机系统三部分组成。电解槽效率、储氢罐存储效率、燃气轮机系统效率的计算方法已在上述公式中分别表述，储能系统效率则为这三部分效率的乘积。

3.2 仿真参数

为了验证低通滤波结合模糊控制的控制策略用于平抑风功率的效果，首先在simulink软件中搭建主要由燃烧工质是氢气的燃气轮机所构成的储能系统整体模型，然后采用历史风功率数据作为输入数据进行仿真。其中，所用的仿真数据为某风电场15台1.5 MW风机的历史风功率数据。

在24 h内按分钟级处理数据，选取共计1 440个数据点。选取风功率的中间值，并将该值波动10%作为平抑后的目标功率。基于确定的目标功率对滤波器的通过频率和截止频率进行定义，经低通滤波器得到平抑后的风功率、储氢罐容量和燃气轮机输出功率曲线。

已知条件是历史风功率，根据本文的平抑要求，得到平抑后可直接并入电网的风功率以及冗余风功率，冗余风功率被电解槽、储氢罐、燃气轮机系统存储作为备用电能使用。通过低通滤波器结合模糊控制对风功率进行平抑，在获得理想平抑后风功率时得到储氢罐应设置的容量、电解槽输入电能（即冗余风功率）、电解槽输出氢气量（即储氢罐输入氢气量，以储氢罐容量表示）、燃气轮机参数。

仿真的限制条件：①取风电场一天中每min风功率中间值波动10%作为平滑效果的平抑指标；②储能系统在满足储能时燃气轮机不工作，耗能时燃气轮机工作，在满足控制要求的同时，提高储能系统自身利用率，即提高系统稳定性。

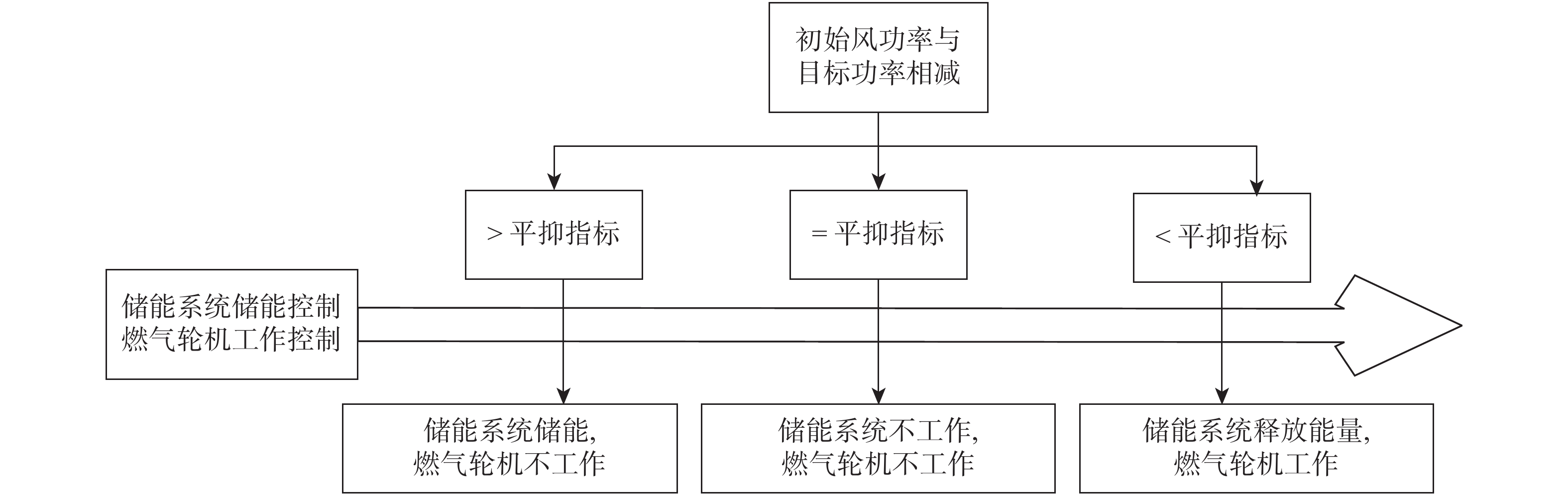

求解流程如图2所示。

3.3 仿真分析 3.3.1 控制策略仿真对比

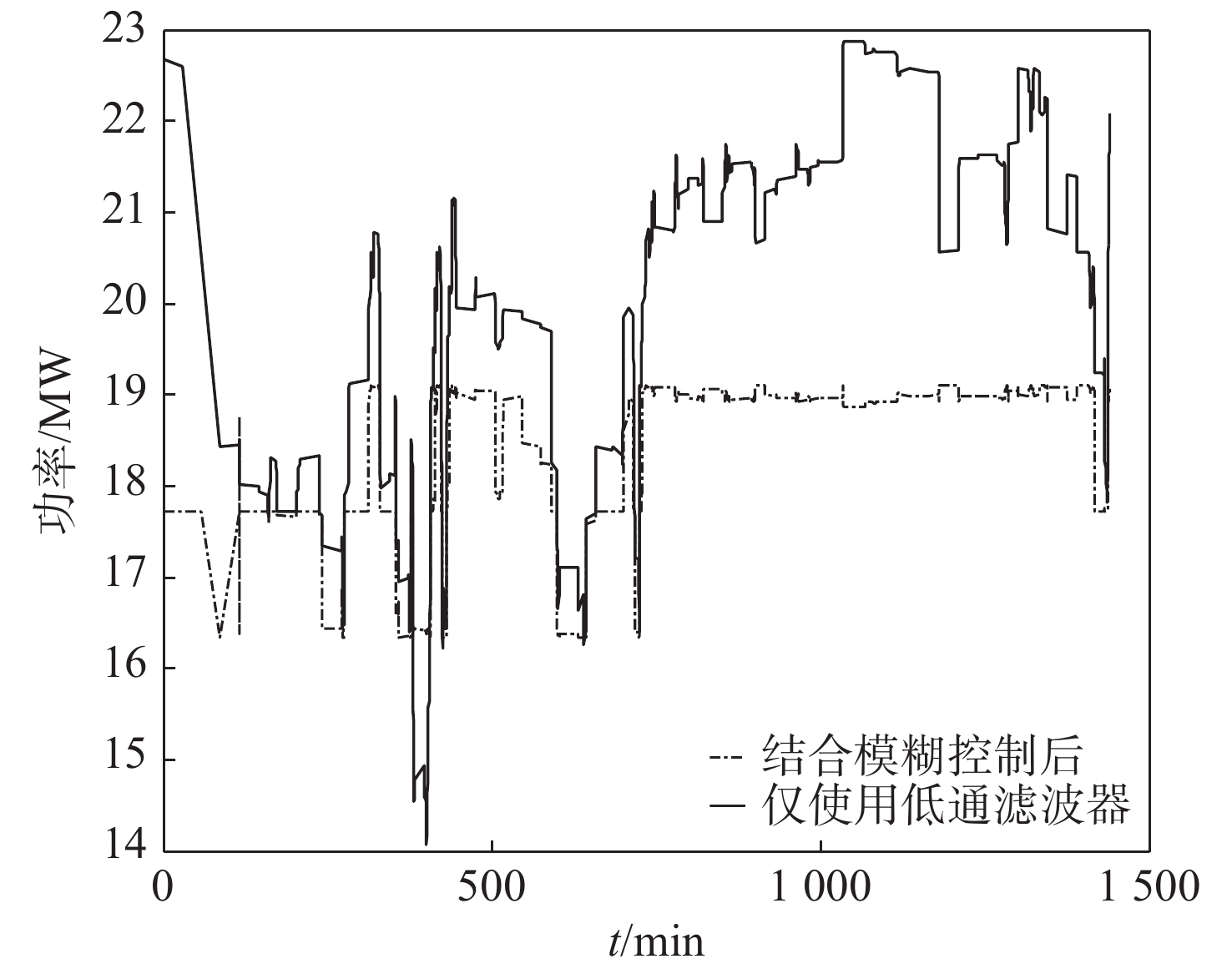

分别在仅采用低通滤波器、采用低通滤波器结合模糊控制的两种不同控制策略下，对风电场输出功率作平抑，其仿真结果对比如图3所示。

对比两种控制策略的平抑结果可知：在仅采用低通滤波器平抑风功率时会出现时延现象，当加入模糊控制协同低通滤波器平抑风功率时能够取得较好的平抑效果，可满足仿真限制条件。

根据所得到的整体系统特点，设定模糊控制下的控制器输入及输出值，即输入及输出的隶属度函数。按照本文中的要求，经过分析得到平抑后风功率的功率状态值的模糊论域为{−2, −1, 0, 1, 2}，其对应的模糊语言变量P为{PB, PS, ZO, NS, NB}。仅在模糊控制下的低通滤波这一个模型时，将风功率作为输入量，调整平抑后风功率的功率状态值的模糊规则表如表1所示。

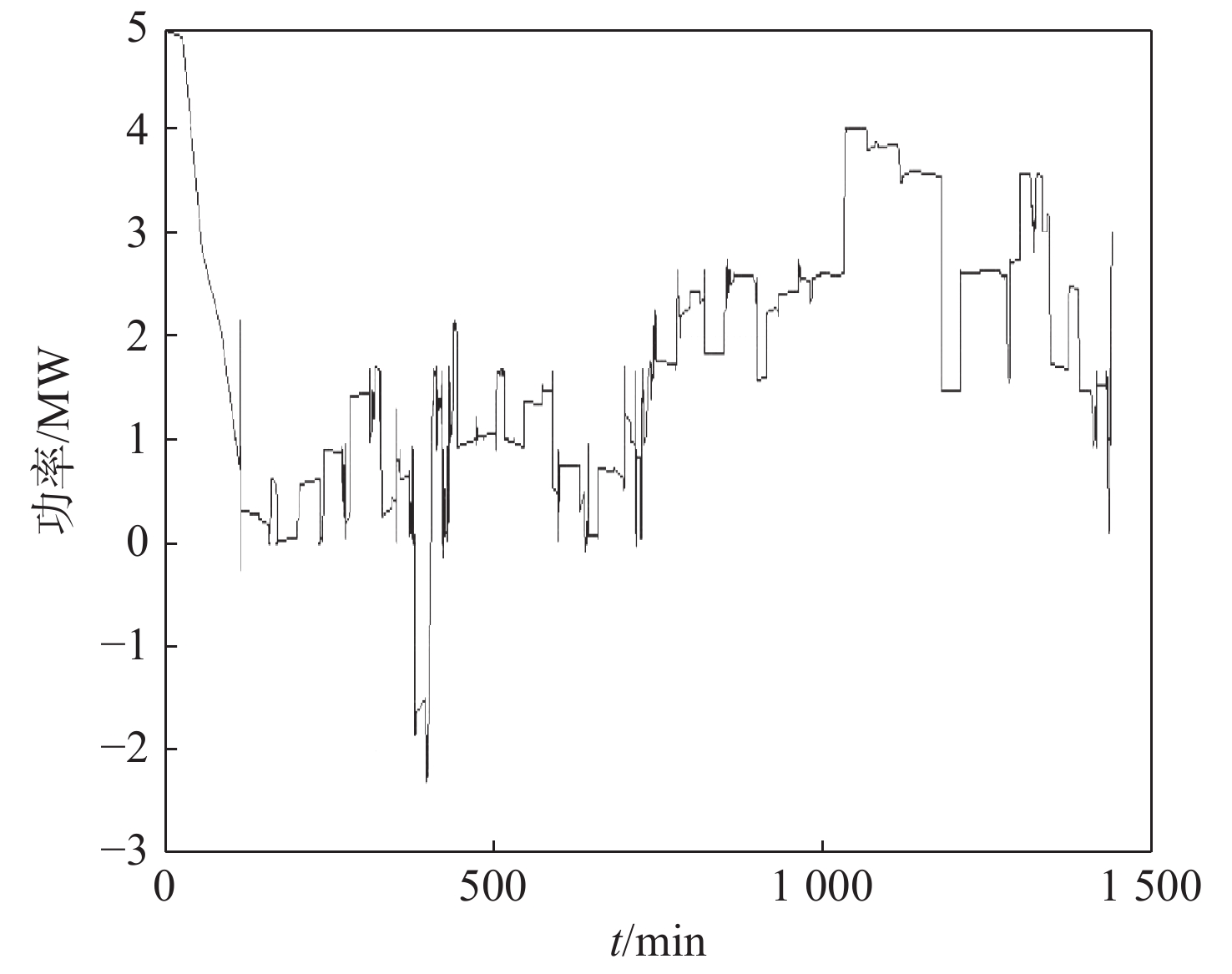

原始风功率与平抑后风功率相减得到的仿真结果如图4所示。

3.3.2 储能系统仿真参数确定

本文中储氢罐参数未确定，燃气轮机的类型未选定。在仿真中暂时将储氢罐定义为压力确定，容量未定；将燃气轮机暂定为微型燃气轮机，且输入氢气量暂定为0.017 m³（通过微型燃气轮机输出功率范围大致确定微型燃气轮机的输入氢气量）。在储能系统中加入对储氢罐容量的模糊自适应控制，储氢罐初始容量通过模糊控制后，容量参数作自适应调整，以保证获得稳定的储氢罐容量范围，从而确定储氢罐容量

其中储能系统的输入功率状态值的模糊论域为{−1, 0, 1}，其对应的模糊语言变量 $\Delta {\rm{P}}$ 为{PS, ZO, NS}。同样，仅采用低通滤波器控制策略时，将风功率作为输入，调整储能系统输入功率的模糊规则表，如表2所示。

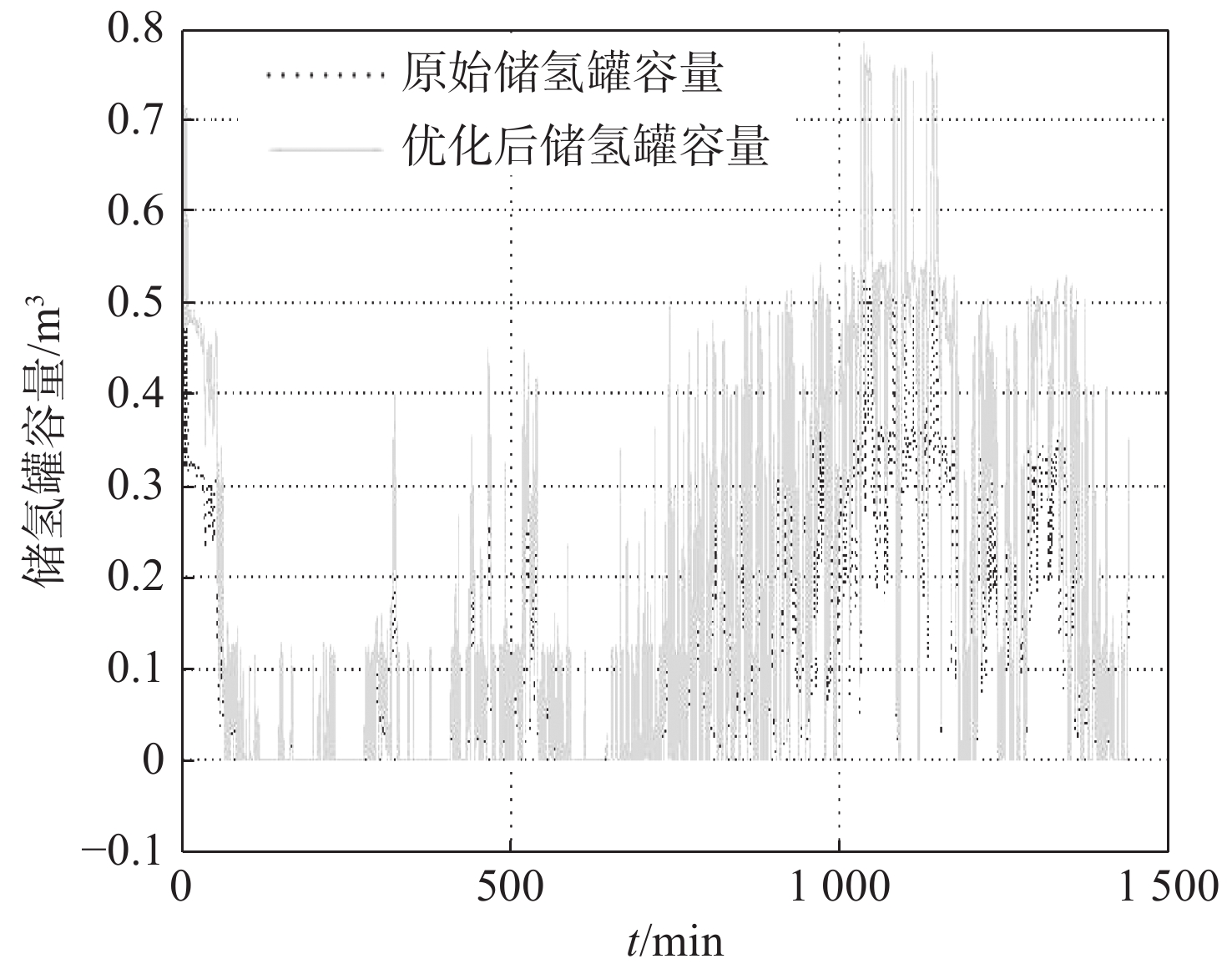

此时，经过仿真，储氢罐容量对比如图5所示。

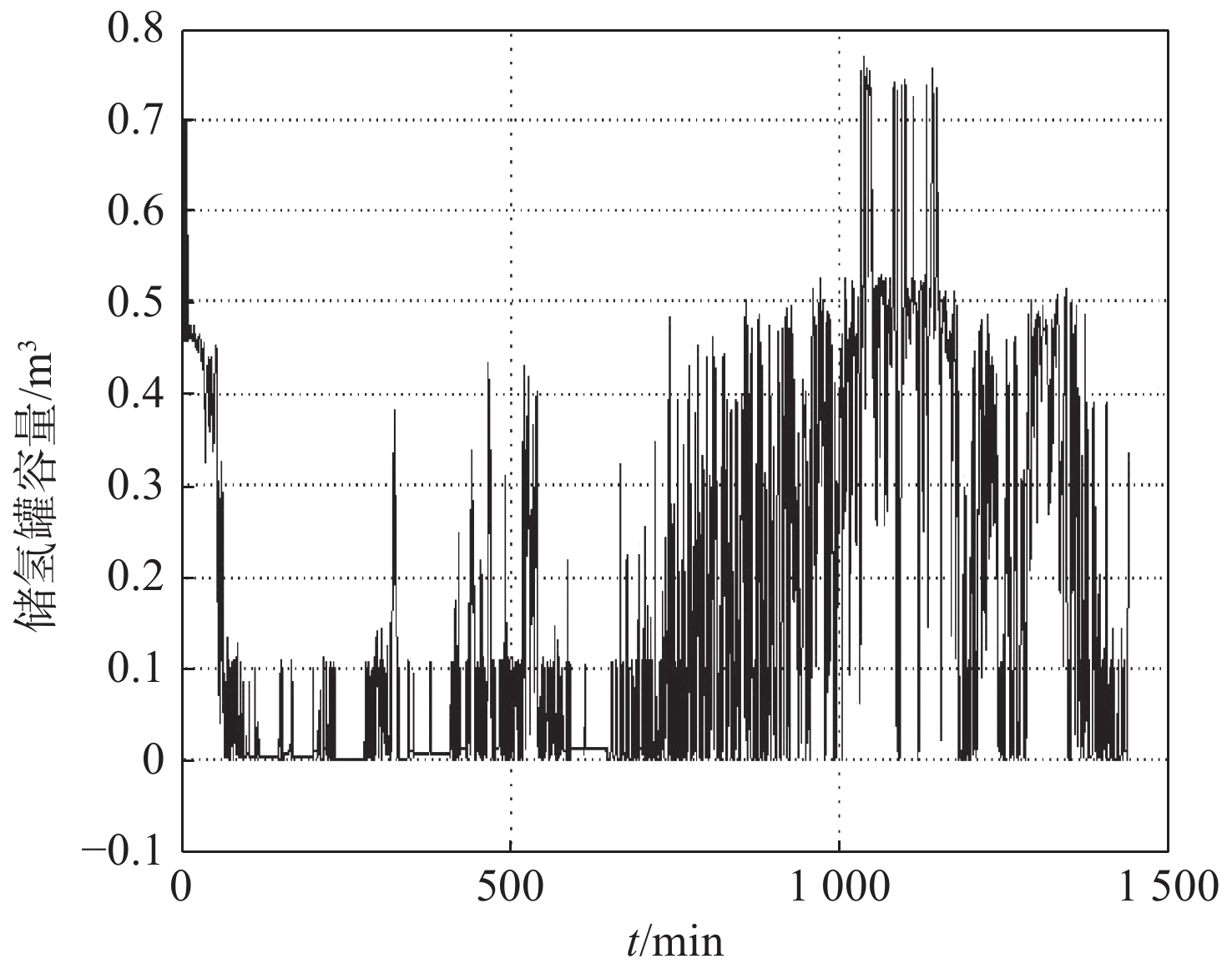

在前文已经提到，燃气轮机的输出功率暂定为0.1 MW，即所需要的燃气轮机的氢气量暂定为0.017 m³。为了保持燃气轮机输出功率的稳定，需要在原始风功率与平抑风功率差值为负时，储氢罐恒定输出0.017 m³的氢气量以供燃气轮机运行。图6为储氢罐在存储及供给燃气轮机恒定氢气量后的仿真结果。

当原始风功率与平抑风功率差值为负值，且储氢罐容量≤0.017 m³时，燃气轮机将停止工作，不再产生输出功率。

4 结论与展望

本文中将低通滤波器与模糊控制相结合用于实现预期风功率的目标功率具有较大的实用价值。加入模糊控制后，低通滤波器出现的时延现象在仿真结果中未出现，低通滤波器结合模糊控制下的目标功率满足仿真限制条件一，且效果较好；将燃气轮机的类型初步定为微型燃气轮机，当输出功率为0.1 MW时，加入模糊控制后储能系统输入功率所得到的储氢罐容量较原始储氢罐容量高，储氢罐容量超过0.017 m³有更大空间，且整体仿真结果表明（即将储氢罐在整个时间过程内储存氢气及供以氢气后的容量变化）储氢罐容量可以在一定范围内得到确定，这进一步体现了该方法对燃氢燃气轮机储能系统平抑风功率的准确性，也为对燃气轮机储能系统用以平抑风功率的实现提供了理论支持。

上述两种情况均未考虑燃气轮机的启停时间以及储氢罐容量的预估值变化对燃气轮机运行的影响。在进一步实现风功率平抑利用时，可将风功率预测与储氢罐容量变化预测相结合，并加入对燃气轮机启停时间的预判，提高建模的准确性，进而提高仿真结果的准确性和实用价值。
