随着微型飞行器和水下航行器的出现, 低雷诺数下翼型的气体动力学特性愈发受到关注.这类飞行器的运动通常经历不稳定的状态, 如平振和俯仰.研究[1-2]发现, 在相同的流场条件下, 做振荡运动的翼型要比静态翼型能产生更高的升力, 失速迎角也增加, 特别是振荡翼型绕流的涡脱落特性及其诱导的气动噪声与静态翼型诱导的噪声有较大区别.因此, 关于振荡翼型气动及其诱导的噪声特性的研究对提高飞行器的气动效率和降噪方面都有十分重要的意义.
气动噪声是非定常流动的必然结果, 因此, 直接求解非定常N-S/Euler方程获得流场与声场解是最符合物理本质的方法.但是, 声场的非定常性、声学物理量的小量级及声波传播的特性对数值离散格式、计算网格和边界条件都提出了很高的要求, 使得声场直接模拟方法受到极大的制约, 应用于工程实际还需时日.因此, 基于计算流体力学(CFD)和Lighthill声类比相结合的方法是目前求解气动噪声的主要手段[3].
目前关于振荡翼型气动特性的研究较丰富, 但对于振荡翼型气动噪声的研究相对较少.例如:文献[4-6]通过风洞实验对翼型作俯仰振动时的动态失速特性进行了研究; Jung等[7]研究了振荡翼型尾迹区涡脱落特性受来流攻角和相位角的影响特性; 史志伟等[8]、姚迪等[9]研究了振荡翼型表面的压力分布和升力系数与翼型振荡频率和振荡幅值之间的关系; 杨爱玲等[3]结合非定常流场计算程序与Kirchhoff积分程序对翼型做俯仰运动时诱发的远场噪声进行数值预测, 获得了远场观察者的瞬时声压和声场指向性分布.
鉴于上述原因, 本文采用CFD和Lighthill声类比相结合的方法, 以NACA0012翼型为对象, 研究低雷诺数下振荡翼型的气动及其诱导的噪声特性, 重点分析该翼型在俯仰、平振以及俯仰平振耦合运动下的噪声水平和指向性分布.
1 计算模型及方法振荡翼型具有很强的非定常和非线性特点, 必须通过求解不可压N-S方程模拟该现象.求解时, 控制方程对流项采用二阶迎风离散格式进行离散, 以保证计算精度.由于涉及气流分离, 因此必须考虑黏性影响.合适的湍流模型是数值计算的关键, 目前主要采用k-ω SST湍流模型.该模型充分发挥k-ω模型处理自由流和壁面约束流动的特点, 同时借鉴Johnson-King模型不平衡作用的思想, 对于复杂流动具有普遍的适应性[10].
声场计算采用Lighthill声类比.该方法将声的产生和传播分离, 也就是说, 流动产生的噪声并不影响流体的内能[11].Lighthill声类比方程[12-14]在引入流场均值后可写为
|
(1) |
式中:ρa为有效声压, ρa=ρ-ρ0, ρ为流场当地密度, ρ0为参考密度; t为时间; xi、xj分别为i、j方向质点位移的分量; a0为流体中的声速; Tij为非定常流场激发出的声源项的Lighthill张量, Tij=ρvivj+δij((p－p0)－a02ρa)－τij, p为流场当地压力, p0为流场压力的均值, τij为黏性应力张量, δij克罗内克符号, vi、vj分别为i、j方向流场当地速度分量.
定义
|
(2) |
式中:势函数φ为当前求解的第一声学变量;
注意到p0、ρ0均为常数, 且密度和压力满足a02=(∂p/∂ρ).因此, 在等熵流动中湍流噪声熵源项δij[(p－p0)－a02ρa]为零.对于理想流体, 涡源项ρvivj为主要声源, 黏性源项τij相对较小可忽略, 则Tij(x, t)≈ρvivj.由CFD非定常速度场计算结果得到时域声源项, 经傅里叶变换后得到频域声源项, 在频域内求解上述方程, 计算该声源向远场静止无界区内的声辐射问题[15].

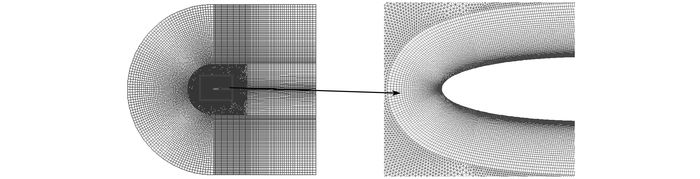

图 1为NACA0012翼型非定常绕流的计算域网格及局部放大翼型弦长c=50 mm.在亚音速条件下, 计算域包括翼型前方和上、下弦长10倍区域, 翼型后方12倍弦长区域.由于翼型处于运动中, 为了更好地捕捉翼型表面的气动特性并适应网格运动, 本文采用分区划分网格, 将整个计算域划分为翼型表面的边界层(四边形网格)、边界层外的动网格(三角形网格)和动网格外的四边形网格.计算流场时采用自定义函数控制叶片及其周围的边界层网格按照一定规律运动, 网格本身不变形, 而边界层外的三角形网格基于弹性变形的网格调整和局部网格重构的方法实现网格的运动与更新.
|
图 1 计算域网格及局部放大 Fig.1 Computational mesh and its partial enlarged drawing |
设NACA0012翼型绕其1/4弦长处作小俯仰振动, 即定义瞬时攻角为
|
(3) |
式中:α0为平均迎角, 本文取10°; α1为振幅.
翼型的折合频率
|
式中:u∞为自由来流速度, 取30 m·s-1, 雷诺数为1.01×105.
另外, 设叶型同时以其平衡位置为中心做周期性平振, 则位移y为
|
(4) |
式中:y0为平衡位置, 取0;y1为振幅; Φ为平振超前俯仰振动的相位差.

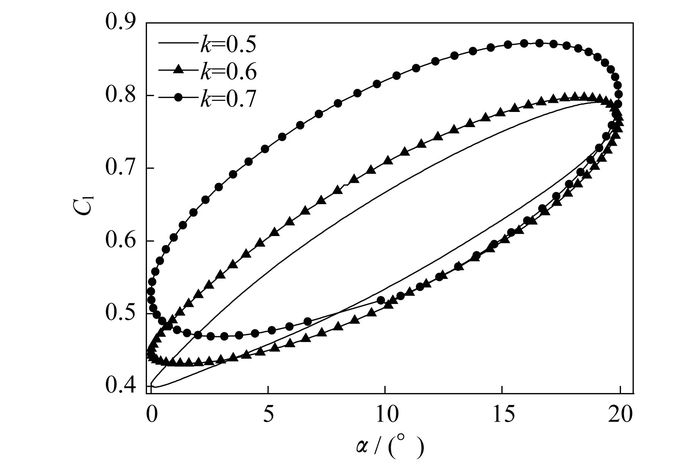

2.1 俯仰运动图 2为相同振幅(α1=10°)下翼型做不同频率俯仰运动时的升力系数Cl.从图中可看出, 随着折合频率升高, 翼型表面升力系数峰值随之增加, 非定常迟滞效应增强, 这表现为升力系数曲线变得更加饱满.这与文献[16]中描述的振荡机翼表面升力系数随频率的变化规律一致.
|
图 2 不同k时升力系数随攻角的变化 Fig.2 Relationship between lift coefficient and angle of attack at different reduced frequencies |

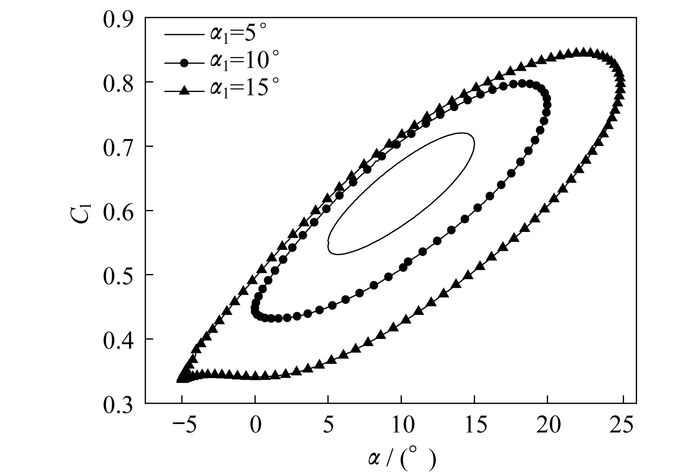

图 3为在相同频率和平均迎角下翼型做不同振动幅值俯仰运动时的升力系数.从图中可看出, 随着振动幅值增大, 迟滞环面积增加, 最大升力系数相应增大, 该特性符合振荡翼型表面的气动特性变化规律[17], 表明本文流动计算结果可靠.
|
图 3 不同振幅下升力系数随攻角的变化 Fig.3 Relationship between lift coefficient and angle of attack at different amplitudes |
翼型振动诱发的声源主要表现为:物体运动所致的对其边界上的流体产生压缩膨胀作用的声源(单极子声源)和物体运动所致的物体表面升力对其边界上的流体产生推力作用的声源(偶极子声源)[13].

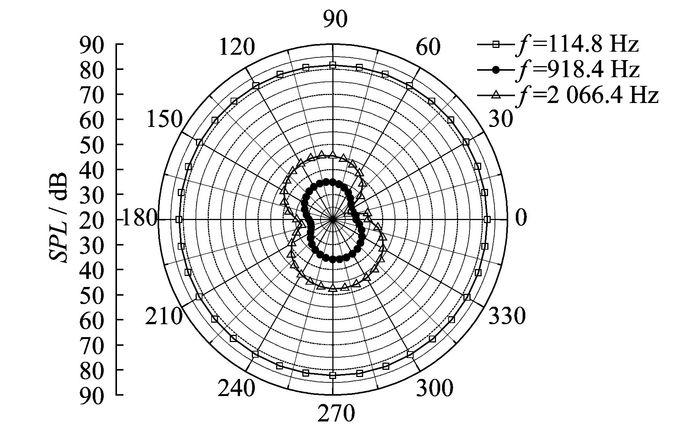

本文在计算声场时分别提取振荡翼型表面的声源信息, 并在距离翼型前缘点20c的圆周上均匀设置36个监测点.图 4为k=0.6、α1=10°时, 声源在各频率下的声场指向性曲线, 其中:f为声源频率; SPL为声压级.由图中可以看出, 低频下翼型表面声源呈单极子特性, 此时声场指向性在各个方向是均匀的, 这是由于低频时偶极声源的辐射能力比小脉动单极球源要差得多.随着声源频率的增大, 远场指向性呈偶极子分布且声压幅值总体呈下降趋势.
|
图 4 不同频率下各监测点的声场指向性曲线 Fig.4 SPL directivity at different frequencies for each monitoring point(k=0.6) |

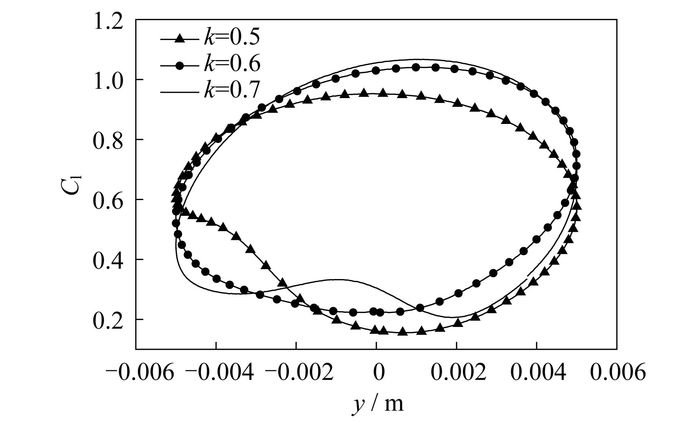

图 5为在Φ=0、y1=5 mm时翼型做不同振动频率沉浮运动时的升力系数.由图中可看出, 随着k的增大, 迟滞环面积增大, 迟滞效应增强.
|
图 5 不同k时升力系数随位移的变化 Fig.5 Relationship between lift coefficient and displacement at different reduced frequencies |

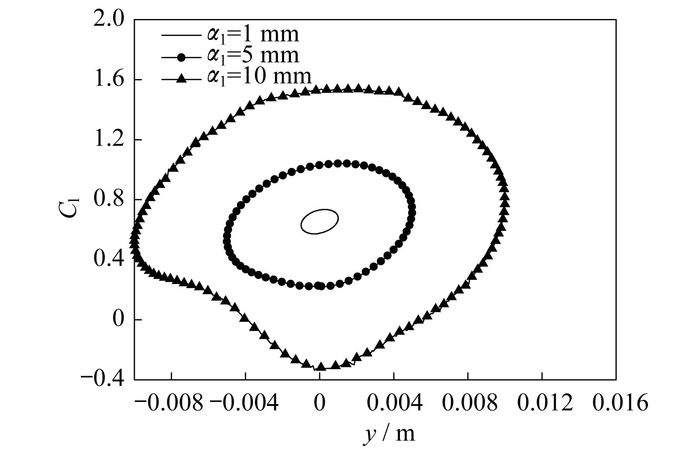

图 6为Φ=0、k=0.6时翼型做不同振动幅值沉浮运动时的升力系数.由图中可知, 平动振幅越大, 升力系数下降越快, 迟滞效应越强.平振与纯俯仰运动相比, 翼型表面升力系数的变化趋势发生改变, 最大升力系数变大, 且迟滞现象更明显, 表现为滞后环幅宽变大.这说明k和振幅对平振翼型表面气动力的影响要大于俯仰振荡.
|
图 6 不同振幅下升力系数随位移的变化 Fig.6 Relationship between lift coefficient and displacement at different amplitudes |
图 7为k=0.6、y1=10°时, 声源在各频率下的声场指向性曲线.从图中可看出, 相同k下平振与俯仰运动对外声场声压指向性的影响相似:低频下声源呈单极子分布, 随着声源频率的增大, 声压指向性曲线表现为偶极子, 且低频下声源平均声压级最大.不同的是, 纯平振时中频声源仍具有单极子的特性, 且远声场平均声压级小于高频声源.
|

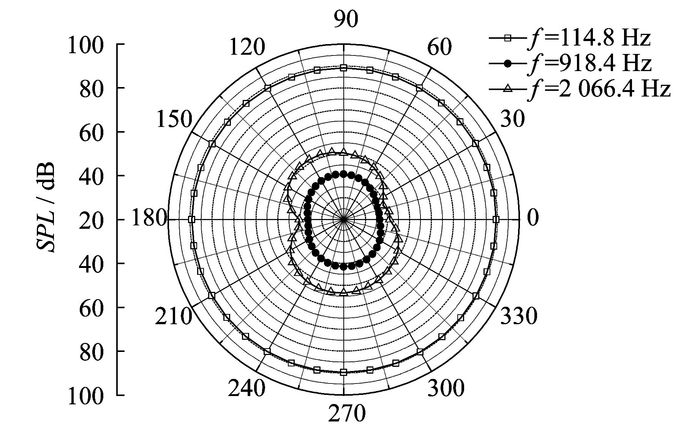

图 7 k=0.6时不同频率下各监测点的声场指向性曲线 Fig.7 SPL directivity at different frequencies for each monitoring point(k=0.6) |

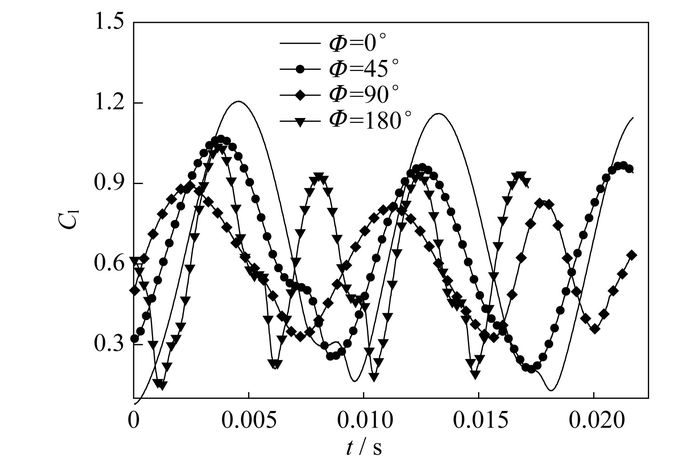

在k=0.6, 平均迎角和平均振幅均为0时, 改变相位差Φ, 通过计算得到升力系数Cl随攻角和时间的变化规律.图 8为不同相位差下升力系数随时间的变化.由图可知, 改变相位差Φ使升力系数的脉动幅值发生了变化, 在相位差Φ≤90°时, 临界攻角随相位差增大而增大, 升力系数的脉动幅值随相位差增大而减小.当Φ=0°时升力系数的峰值最大; 当Φ=180°时升力系数的峰值最小.这表明翼型耦合振动的相位差改变了叶型的非定常气动力响应特性.
|
图 8 不同Φ下升力系数随时间的变化 Fig.8 Relationship between lift coefficient and time in different phases |

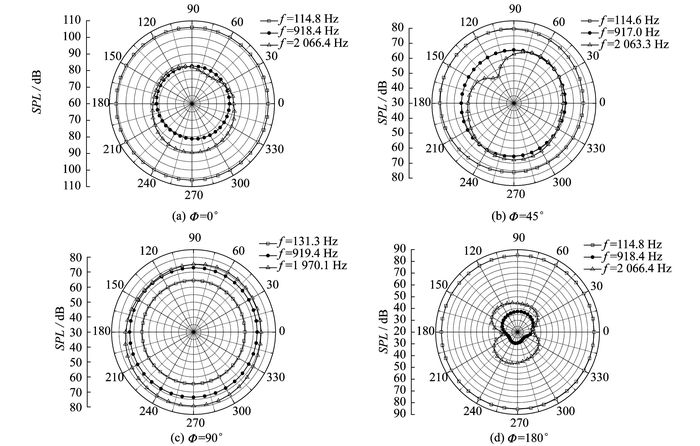

图 9为各相位差下远声场的平均声压级指向性曲线.从图中可看出:当相位差Φ=0°时, 远场平均声压级明显大于其他相位差下的耦合运动; 当Φ=0°和Φ=180°时, 低频声源的平均声压级最大, 高频次之, 中频最小; 当Φ=45°时, 声场平均声压级随声源频率的增大而减小; 当Φ=90°时, 声场平均声压级随声源频率的增大而增大.由于Φ≤90°时, 翼型表面升力系数随时间的变化规律相似, 声场特性也类似, 即各频率下单极子声源占主导地位.不同的是Φ=180°时, 中频噪声呈现出偶极子的特性, 且在130°和240°方向上平均声压级较大.
|
图 9 不同Φ下各监测点的指向性曲线 Fig.9 SPL directivity for each monitoring point in different phase differences |
本文选取二维NACA0012翼型, 针对低雷诺数下振荡翼型的非定常气动噪声特性, 采用CFD与Lighthill声类比相结合的方法, 分别对俯仰、平振以及俯仰与平振耦合运动翼型的流场及其诱导的声场特性进行了数值模拟, 并对得到的结果进行分析.结果表明:
(1) 随着折合频率和振幅的增大, 翼型表面升力系数的峰值增大, 迟滞效应也随之增强.
(2) 相同折合频率k下, 平振与俯仰运动对外声场声压指向性的影响相似:低频下声源呈单极子分布, 随着声源频率的增大, 声压指向性曲线逐渐表现为偶极子.
(3) 纯俯仰振荡时, 随着声源频率的增大, 远场指向性呈偶极子分布, 且声压幅值总体呈下降趋势.纯平振时中频声源指向性仍具有单极子的特性, 且远声场平均声压级要小于高频声源.
(4) 俯仰与平振耦合振动时, 相位角的改变对振荡翼型气动特性的影响更显著.当Φ≤90°时, 各频率下单极子声源占主导地位.不同的是Φ=180°时, 中频噪声呈现出偶极子的特性, 且在130°和240°方向上平均声压级较大.
