燃料电池是一种将储存在燃料和氧化剂中的化学能通过电化学反应直接转化为电能的发电装置^[1].其中质子交换膜燃料电池(PEMFC)是应用最广泛的一种燃料电池,具有高功率、低污染、无噪声、低温运行、快速启动等特点.质子交换膜燃料电池在电动汽车、航天、军事等领域有着极其重要的作用,可满足车辆、船舶排放的环保要求,因此适用于新一代交通工具动力^[2].随着燃料电池关键部件成本的降低、可靠性能的提高、使用寿命延长以及氢源问题的解决,实现商业化是完全有可能的^[3].但是目前技术仍不成熟,成本居高不下,使用寿命有待延长,最亟需解决的问题就是质子交换膜的成本和质子交换膜的水管理.质子交换膜中的H⁺迁移必须伴随着水的迁移.在膜缺水的情况下,H⁺的传导性显著下降;但水过多不利于气体反应物扩散到催化剂上,也会使膜的机械强度降低,多余的水分直接影响燃料电池的性能和寿命,以及在高电流密度下受传质限制造成的电压降^[4]、低电流密度时的电压稳定性^[5]、冷启动时的可靠性^[6].所以对于质子交换膜燃料电池的温、湿度控制非常重要.王诚等^[7]对质子交换膜燃料电池的净水迁移进行了研究,发现当温度升高到80℃时,阳极侧质子交换膜相对含水量降低.同时因为从阴极向阳极的浓度差梯度增大,扩散系数也随着温度的升高而增大,导致净水传递系数降低.基于此,本试验将模拟燃料电池在温度为80℃、相对湿度为80%、三种不同空气流量(1、6、10 g·s^-1)下的控制系统,通过系统出口处的压力调节阀,将压力维持在180 kPa. 1 燃料电池膜水环境模型

燃料电池膜水环境模型是将干空气进行加热加湿(从空气加热器出来的干空气和从蒸汽发生器出来的湿蒸汽混合于加湿器内,过程近似于等温加湿)后,经过质子交换膜,记录湿空气经膜前后的温、湿度变化.试验台流程如图 1所示.整个试验装置由空气压缩干燥机、流量控制器、空气加热器、蒸汽发生器、温度传感器、湿度传感器、压力传感器、压差传感器以及阀门、连接管道及保温材料组成.系统设计有上位计算机及数据测量与控制系统.通过程序设计实现试验工况的自动调节,空气参数的测量、显示、存储、计算等功能.由于燃料电池膜对于温、湿度要求较高,在试验台调试阶段,未达到控制要求指标前用金属波纹管连接试验段进、出口.

图 1

Fig. 1

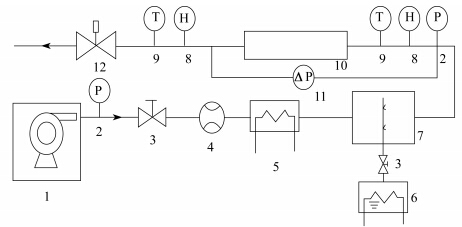

1—空气压缩干燥机;2—压力传感器;3—球阀;4—流量控制器;5—空气加热器;6—蒸汽发生器;7—加湿器; 8—湿度传感器;9—温度传感器;10—金属波纹管;11—压差传感器;12—压力调节阀 图 1 试验台流程示意图 Fig. 1 Schematic diagram of the experimental system

本试验所用干空气(模拟燃料电池空气系统)由干空气发生器产生.该干空气发生器可提供500 kPa的干燥空气.其出口空气温度为环境温度,露点温度为-40℃.当环境温度为5℃及以上时,可保证最低相对湿度为15%;当环境温度为30℃及以上时,可保证最低相对湿度为5%. 1.2 质量流量计

空气系统对燃料电池的安全和寿命影响很大^[8].空压机对比产生空气流量无法控制,所以需通过质量流量计严格控制空气流量.流量控制器设置在空气压缩干燥机的出口,保证空气流量的测量不受空气温度和湿度的影响,测量范围为0~10 g·s^-1. 1.3 空气加热器

空气加热器的设计需保证空气和加热器翅片 充分接触及空气的混合,以保证空气温度均匀.设计加热量根据最大空气流量和试验工况最大温升并增加一定裕量后确定,本试验中设计加热量为710 W.空气加热器配置调功器后接入控制系统的控制输出信号端,控制系统根据当前空气温度调节加热器的电加热功率,从而控制空气的温度.空气加热器放置在加湿器的前面,有利于空气的加湿过程. 1.4 蒸汽发生器

空气加湿通过将干蒸汽喷射到空气中实现.干蒸汽由蒸汽发生器产生.加湿器最大加湿量是根据最大空气流量和试验工况最大湿度变化量并增加一定裕量后确定.本试验的加热功率为6 kW.加湿器的控制信号接入控制系统的控制输出信号端,控制系统根据当前空气相对湿度调节加湿器的加湿量,从而控制空气的相对湿度. 1.5 温、湿度传感器

空气温、湿度测量采用Vaisala HMT337双探头相对湿度仪,其独特的专利探头可以保证测量的精度和速度.Vaisala HMT337相对湿度测量量程为0%~100%,在-40~180℃环境下其精度为±(1.5+0.015 a)%(a为湿空气相对湿度);温度测量量程为-70~180℃,在80℃时其精度为±0.35℃. 2 温、湿度控制的实现方法

在模拟控制系统中,PID控制是控制器中最常用的控制规律^[9].PID控制是由P调节的比例增益和消除稳定偏差的I调节,以及抑制超调量的D调节决定调节的反馈控制.该控制器参数容易调整,稳定性好,工作可靠.本试验的温、湿度控制通过PID控制实现. 2.1 温度控制

假设稳定时空气需要的加热量Q由空气温升所需的加热量Q₁和散热量Q₂组成,空气温升需要的热量为

根据试验数据确定比例系数c₁=Q₁/Q,则稳定时需要的加热量为Q=Q₁+Q₂=Q₁/c₁.

假定升温过程中达到即时温度T时需要的加热量Q_t为

当即时温度达到设定值(T=T_s)时,由式(2) 可知,c₂Q(T_s-T)/(T_s-T_o)为零,所以比例增益 G=c₂Q/(T_s-T_o).

对多次试验数据采集分析,确定各个流量时 系数c₁、c2对应的数值:1 g·s^-1时,c₁=0.5,c₂=3;6 g·s^-1时,c₁=0.75,c2=1.5;10 g·s^-1时,c₁=0.8,c₂=1. 2.2 湿度控制

饱和蒸汽压力与对应的饱和蒸汽温度的关系为

湿空气中水蒸气分压力计算式为

湿空气中水蒸气的混合率x为

对应空气流量的蒸汽流量Q_g为

对常温或加热情况,其空气湿度对流量的影响一样^[10].所以计算所需的蒸汽流量Q_g对应的蒸发加热量q时不用考虑相对湿度的影响,即

在PLC的FC块中编入式(3)~(7).如果当前相对湿度和设定值相差4%,则认为进入平衡状态,可进行平衡状态积分调节,设置平衡状态的比例系数和积分时间常数.如果未进入平衡状态,调节过程不进行积分,积分值固定在一个数值. 3 温、湿度控制结果与数据分析

三种不同的空气流量(1、6、10 g·s^-1)下,温度控制在80℃±1℃,相对湿度控制在80%±2%.

图 2~4给出了空气流量分别为1、6、10 g·s^-1时,温度和相对湿度随时间的变化,稳定时间为20 min.

流量为1 g·s^-1时,温度控制比较平稳,但相对湿度波动较大,并且相对湿度一直处于不稳定状态.因为空气流量小时,从加湿器喷出的蒸汽量也小,造成压力不稳定从而引起相对湿度的波动.因此,压力是该系统优化非常重要的参数.

图 2

Fig. 2

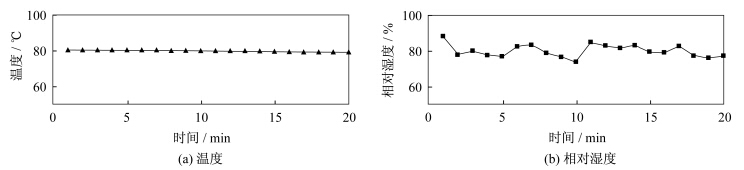

图 2 流量为1 g·s-1时温度和相对湿度随时间的变化 Fig. 2 Variation of temperature and relative humidity with time at an air flow rate of 1 g·s-1

图 3

Fig. 3

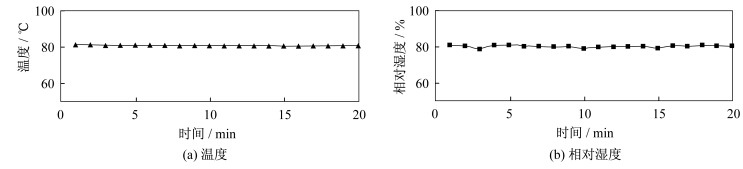

图 3 流量为6 g·s-1时温度和相对湿度随时间的变化 Fig. 3 Variation of temperature and relative humidity with time at an air flow rate of 6 g·s-1

图 4

Fig. 4

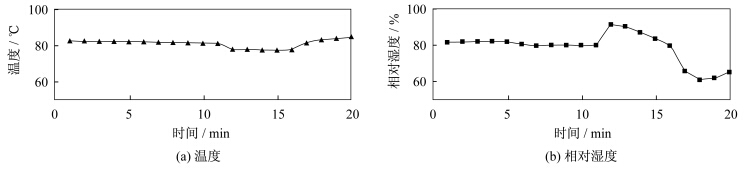

图 4 流量为10 g·s-1时温度和相对湿度随时间的变化 Fig. 4 Variation of temperature and relative humidity with time at an air flow rate of 10 g·s-1

流量为6 g·s^-1时温、湿度控制效果比较好.从图 3来看,前5 min相对湿度随时间的变化波动较大,温度随时间变化波动较小,说明相对湿度的波动对温度影响不大.

流量为10 g·s^-1时温度和相对湿度都产生了不稳定的突变,发生突变时温度从81.00℃降至77.22℃,对应同一时刻的相对湿度从79.93%升至91.66%,而此段时间压力一直维持在181.6 kPa左右.分析得知,流量大时,带出的蒸汽也随之增多,此时的蒸汽是含有部分液态水的湿蒸汽,湿蒸汽温度低于干空气温度,于是当湿蒸汽与空气在加湿器内混合后,湿蒸汽中水分蒸发需要的潜热正好等于干空气失去的显热,导致温度下降、相对湿度上升. 4 结 论
